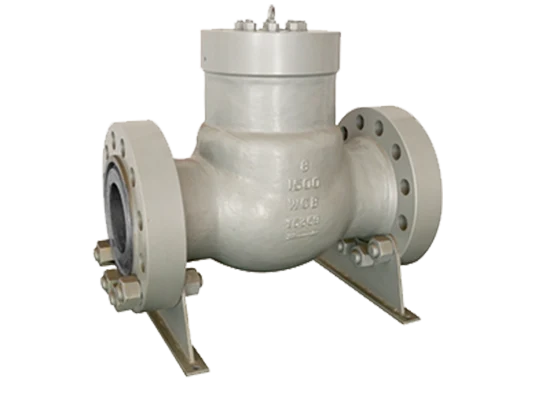

Tyyppinä takaiskuventtiilinä 1500 kilon kääntöventtiili käyttää kääntölevyä tiivistysrakenteena. ja käyttää hiiliterästä rungon materiaalina. LYV®️ 1500 kilon kääntöventtiili voi täyttää standardit, kuten API, DIN. Tuotantokoko on NPS2 tuumaa - 24 tuumaa, DN50 - DN600. Painekäyttö kattaa ANSI -luokan150lb, 300LB ja PN10, PN16, PN25, PN40. 1500 kilon kääntöventtiilillä on monia sovelluksia, joita käytetään laajasti pelloilla, kuten öljy- ja kaasu, petrokemiallinen, sähköntuotanto, veden ja jätevedenkäsittely, hiilikemiallinen ja paljon muuta.

Tekniset tiedot

Venttiilin tyyppi:

Takaventtiili

Tiivistyssuunnittelu:

keinulevy

Toimi:

0

Materiaali:

hiiliteräs

Normaalin kokoalue:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Painekäyttöalue:

ANSI -luokka 150lb/300 lb
PN10 / PN11 / PN15 / PN25 / PN40

Kehon materiaalit:

Hiiliteräs, matalan lämpötilan hiiliteräs, ruostumaton teräs
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Levymateriaalit:

Hiiliteräs, matalan lämpötilan hiiliteräs, ruostumaton teräs
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Istuin/tiivistimet:

Peittokuva, Stellite, teflon, laminoitu
13CR, STL4/STL6, PTFE/RPTFE, 420+Graphite/304+Graphite/316+Graphite/…

Akseli/STEM -materiaalit:

Takennettu hiiliteräs, matalan lämpötilan hiiliteräs, duplex ruostumattomasta teräksestä, martensitic
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standardit

API,

Hakemus laajuus:

Öljy- ja kaasu-, petrokemian, sähköntuotanto-, veden ja jätevedenkäsittely, hiilikemikaali

Mikä on takaiskuventtiili?

Taustaventtiili on venttiili, joka ylläpitää nestevirtausta jatkuvasti vakiosuuntaan. Sillä on funktio takaisinvirtauksen estämiseksi. Levyä työnnetään nesteen paineessa, mutta kun se virtaa taaksepäin, levy koskettaa tarkkaan kehon istuinta takapaineella estääkseen takaisinvirtausta.

Mikä on kääntöventtiili?

Käännä takaiskuventtiili, joka on suunniteltu “saranoiksi” levynmuotoisen levyn toisessa päässä, jotta se voidaan vapaasti keskeyttää rungosta tai muusta esineestä. Siinä on pieni painehta ja rakenne, joka tekee nesteen virtauksen helpoksi. Sitä voidaan käyttää paitsi vaakasuoraan putkistoon, myös pystysuoraan putkistoon (virtaa ylöspäin pohjasta).

Mikä on hissin takaiskuventtiili?

Varsi, käsipyörä ja levy poistetaan maapallon venttiilistä ja peitetään. Yleisin tyyppi on poraus, jolla on suuri nesteenkestävyys ja joka on pienempi.

Mikä on kiekkojen takaiskuventtiili?

Keho on kiekkojen muotoinen, joten se on paljon ohuempi ja kevyempi kuin tavanomaiset iskut absorboivat tarkistusventtiilit. Se on monitoiminen, korkean suorituskyvyn iskua imevät takaiskuventtiilit sisäänrakennetulla ohituspiirillä ja erinomaisella tiivistymisteholla huolimatta sen ohuesta ohjasta.

Mikä on pallon takaiskuventtiili?

Palloventtiilin levyllä on pallomainen muoto, joka on vapaa virtauspolulla, ja rullataan oman painonsa alla, kun nestepaine katoaa, estäen virtauspolun ja estäen takaisinvirtauksen. Kun venttiilirunko on täysin avautunut, virtausreitti kiinnitetään lineaarisesti, melkein sama kuin porausvirtauspolku. Virtauspolku on vähemmän resistiivinen, eikä se ole herkkä vieralle aineelle, lietteille jne., Ja sitä käytetään pääasiassa viemäriin.
