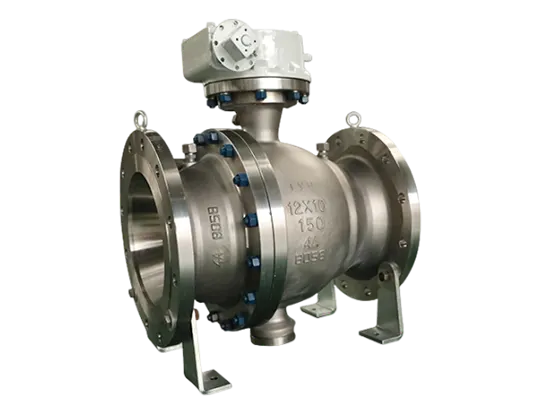

Valuteräksestä kiinnitetty palloventtiili

Johdanto

Tuotteen esittely

LYV®️ Tornion asennettu palloventtiili korkean suorituskyvyn tuotteena, joka täyttää kansainväliset standardit, kuten API-6A, API-6D, ASME-B16.34, ISO-17292 ja muut. LYV®️ Tornion asennettu palloventtiili on saanut API-6FA palosertifikaatin, mikä todistaa tuotteen olevan käyttökelpoinen erilaisiin paloturvallisiin sovelluksiin. LYV®️ valmistajana, joka valmistaa nivelventtiilejä, voi valmistaa NPS 2” - NPS 48” nivelventtiileitä, maksimipaine voi nousta 2500 LB:iin. Lisäksi LYV®️:lla on olosuhteet ja kokemus valmistaa matalan lämpötilan nivelventtiiliä. Ota yhteyttä myyntiimme saadaksesi lisätietoja.

Tekniset tiedot

Kokovalikoima:

NPS 2"-48"; DN50-DN1000

Nimellinen paine:

150LB-2500LB; PN10-PN420

Lämpötila-alue:

-196 ℃ ~ 825 ℃ (riippuu suunnittelusta ja materiaalista)

Lopeta yhteydet:

Laippa; Puskuhitsaus.

Rungon materiaalit:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Pallon materiaalit:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Istuimen materiaalit:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Varren materiaalit:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Suunnittelu- ja valmistusstandardi:

API 6D

Kasvotusten standardi:

ASME B16.10/ EN558-1

Yhteyden lopetusstandardi:

ASME B16.5/ ASME B16.25

Testaus- ja tarkastusstandardi:

API 598

ominaisuudet

■ Saatavilla pehmeä tai metallinen istuin

■ Kiinteä pallo

■ RF, RTJ, BW Liitäntäpinta

■ Kaksi- tai kolmiosainen runko

■ Kaksisuuntainen tiukka sulku

■ Nollavuotoa

■ Double block & bleed (DBB) / Double Isolation & Bleed (DIB)

■ Palonkestävä suojaus.

■ Alhainen käyttömomenttirakenne

■ Pukkumista estävä varsi

Mikä on Trunnion palloventtiili:?

Tappipalloventtiili on eräänlainen neljänneskierrosventtiili, joka käyttää onttoa, rei'itettyä ja kiinteää/tuettua palloa ohjaamaan virtausta sen läpi. Palloa rajoittavat asennetut laakerit ja se saa vain pyöriä.

Miten se toimii (tiivistys)?

Linjan paine ajaa ylävirran tiivisteen paikallaan olevaa palloa vasten niin, että linjapaine pakottaa ylävirran tiivisteen kuulaan, jolloin se tiivistyy. Pallon mekaaninen ankkurointi vaimentaa linjapaineen työntövoimaa, mikä estää liiallisen kitkan syntymisen pallon ja tiivisteiden välillä, joten käyttömomentti pysyy alhaisena jopa täydellä nimellistyöpaineella.

Miksi valita LYV®️-venttiilit?

Valmistamme nivelventtiilejä yli 30 vuoden ajan. Työpaja kattaa 13000 neliömetriä ja omistaa yli 50 kehittynyttä CNC-konetta. Insinöörimme ja tuotantotiimimme varmistavat, että tilauksesi toimitetaan laadukkaasti ja nopeimmin. Välitämme myös venttiilitoimituksesta. Venttiilit peittyvät kuplapusseihin tai paperiin, jotta maali ei vaurioidu. Kiinnitimme myös venttiilin vaneritikulla sen jälkeen kun olimme laittaneet venttiilin laatikkoon. Vanerikotelo maalataan tarvittavalla merkinnällä sen varmistamiseksi, että venttiili ei vaurioidu kuljetuksen aikana.
