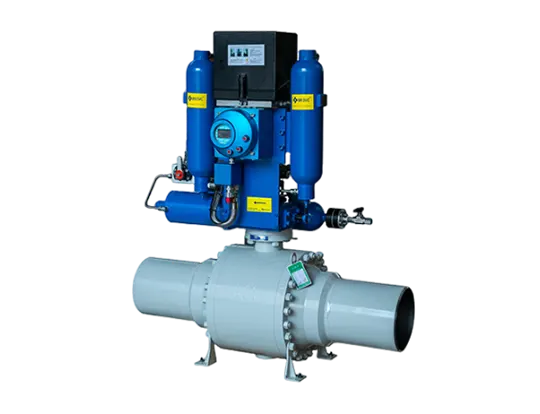

Kaasuöljyn päälle hitsattu palloventtiili

Johdanto

Tuotteen esittely

LYV®️ Kaasu-öljy-täyshitsattu palloventtiili itsetoimisen toimilaitteen kautta. Itse putkilinjan väliaineen paineella venttiilin avaamiseksi ja sulkemiseksi. Tuote käyttää suoraan maakaasua putkilinjan sisällä pneumaattisen ilmansyöttönä. Koko järjestelmän suunnittelu korkeaan paineeseen. Ilmansyötön suodatusprosessi ilman dekompressiota. Kaasu suoraan kaasusäiliöön ja korkean paineen ohjausventtiilin komponentteihin. Ohjaussignaalin vaikutuksesta korkeapaineohjattu kaasu tulee vastaavaan kaasu/neste-piiriin. Ja nestemäisen väliaineen isobarisen välityksen periaatteella kaasun/nesteen synkronisen voimansiirron toteuttamiseksi, joka vaikuttaa venttiilin käyttölaitteen hydraulisylinteriin ja ohjaa venttiiliä.

LYV®️ Gas-over-oil-täyshitsattu palloventtiili voi valvoa automaattisesti putkilinjan painetta automaattisen sulkeutumisen toteuttamiseksi. Toimintaperiaate on yksinkertainen, ohjaus on turvallista ja luotettavaa. Ja voi kestää ankarat ulkosääolosuhteet. Tuote voi vähentää onnettomuusriskiä ja välttää katastrofien laajenemisen pitkän matkan kuljetusputkistojen ja vaarallisten kemiallisten väliputkien sovelluksissa.

Tekniset tiedot

Mekanismin tyyppi:

Scotch Yoke

Sovellettava ilmansyöttöpainealue:

0,4-16 Mpa

Sovellettava ilmansyöttövälinevalikoima:

Ei-happamat kaasut, kuten ilma, typpi tai maakaasu

Sovellettava ympäristön lämpötila-alue:

-30 ℃ ~ 100 ℃, -55 ~ 150 ℃ (valinnainen)

Suojausluokka:

IP68

Räjähdyskestävyysluokka:

Exd IIC T4/T6

Lisätarvikkeet:

Rajakytkin, asennoitin, sähköliitin

Signaalin käyttöliittymä:

USB/RS232/485

Virtalähde:

Korkean energian akku, aurinko, ulkoinen virtalähde.

Sovellettava venttiilityyppi:

Palloventtiili/läppäventtiili

Sovellettava venttiilikokoalue:

DN50-DN600

Sovellettava venttiilin painealue:

150LB ~ 1500LB, PN10~PN250

Yhteysstandardi:

ISO 5211

ominaisuudet

■ A: Monisuuntainen manuaalinen pumppu

■ B: Kauko-paikallinen eristysvaihtoventtiili

■ C: Täyshitsattu hydraulisylinteri

■ D: Pneumaattinen ohjausventtiili

■ E: Kaasu/nestesäiliö

■ F: Asemat

■ G: Mekaaninen rinnakkaisrakenne

■ H: Eristyssuodatin

Kuinka kaasu-öljyn päälle toimilaite toimii?

Kaasu-öljy-toimilaitteet käyttävät korkeapainekaasua, joka tulee hydraulinesteen yläpuolelle ripustetusta putkilinjasta liikuttamaan toimilaitteen mekaniikkaa.

Voiko tuotteesi olla saatavilla yksitoimisena?

Tuotteemme ovat saatavilla sekä kaksitoimisina että yksitoimisina kokoonpanoina.
