Korkean paineen kestävä luistiventtiili

LYV® on johtava kiinalainen korkean paineenkestävän luistiventtiilin toimittaja. Tämä sulkuventtiili on putkiston turvasuoja, joka on erityisesti suunniteltu äärimmäisiin paineisiin työolosuhteisiin. Tyypillisenä Industrial High Pressure Gate -venttiilinä se käyttää vahvistettua venttiilirunkorakennetta ja useita tiivistystekniikoita, jotka takaavat ehdottoman luotettavan sulkemisen painetasoilla 900 - 2500 LB ja jopa korkeammilla. Olipa kyseessä laippainen korkeapaineluistiventtiili tai tiivistetty hitsattu korkeapaineluistiventtiili, niiden suunnittelun ydin on vuotamattoman ja pitkäikäisen korkeapainetiivistysratkaisun tarjoamisessa, joka on keskeisten putkistojen kulmakivi energia-, kemian- ja muilla aloilla.

Lähetä kysely

Tuotteen esittely

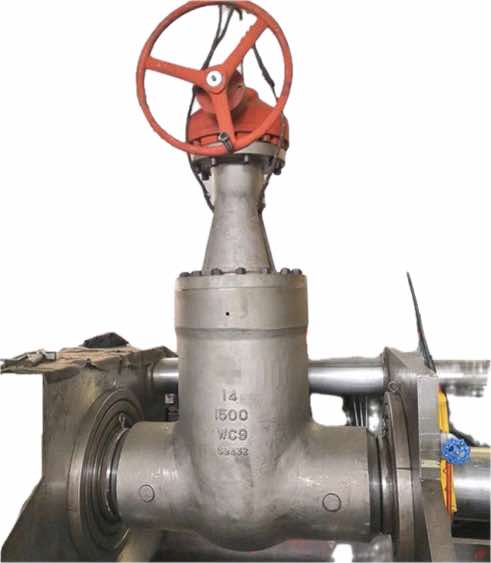

LYV® High Pressure Resistant Gate Valve on erityisesti suunniteltu selviytymään teollisuuden paineista. Tarjoamme kaksi pääliitäntämuotoa: Laippakorkeapaineluistiventtiili ja tiivistetty hitsattu korkeapaineluistiventtiili, jotka täyttävät erilaiset asennus- ja pysyvät tiivistysvaatimukset. Sen venttiilirunko on valmistettu korkealaatuisesta taotusta teräksestä ja se on läpikäynyt tarkan käsittelyn ja lämpökäsittelyn rakenteen eheyden varmistamiseksi jatkuvassa korkeassa paineessa. Sen 900LB-2500LB High Pressure Gate -venttiilin tekniset tiedot voivat kattaa täysin erilaiset monimutkaiset työolosuhteet keskipaineesta erittäin korkeaan paineeseen. Jäykän porttilevyn ja itsekiristyvän tiivistysrakenteen ansiosta High Performance High Pressure Gate -venttiili rakentaa vankan ja luotettavan esteen korkean paineen edessä.

Tekniset tiedot

Kokoalue:

NPS 2"-24"; DN50-DN600

Nimellinen paine:

900LB-2500LB; PN150-PN420

Lämpötila-alue:

-46℃～600℃ (riippuu suunnittelusta ja materiaalista)

Lopeta yhteydet:

Laippa, hitsattu

Rungon materiaalit:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Porttilevy Materiaalit: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Istuin:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Suunnittelu- ja valmistusstandardi:

API600/API 6D

Kasvotusten standardi:

ASME B16.10

Yhteyden lopetusstandardi:

ASME B16.5/ ASME B16.25

Testaus- ja tarkastusstandardi:

API 598

Ominaisuudet

■ Ultrakorkeapaineinen laakeriventtiilirunko.

■ Monivahvistustiiviste.

■ Eroosiota ja kavitaatiota estävä.

■ Jäykkä ulospuhalluksenestoventtiilin varsi.

■ Nopea avaaminen ja sulkeminen.

Mitkä ovat korkean paineen kestävän luistiventtiilin tyypilliset käyttöskenaariot?

●Öljy- ja kaasuteollisuus: öljy- ja kaasukenttien kaivonpäälaitteet, korkeapaineiset keräys- ja kuljetusputket, murtolaitteet ja maakaasun puristusasemat ja muut ultrakorkean paineen skenaariot.

●Kemiantekniikka ja hiilikemiantekniikka: Korkeapaineisten synteesireaktorien (kuten ammoniakkisynteesi, metanolisynteesi), korkeapaineisten materiaalien kuljetusputkien ja urealaitosten tulo- ja ulostuloaukot.

● Voimalaitosjärjestelmä: kattilan syöttövesijärjestelmä, päähöyryputkisto, korkean lämpötilan ja korkean paineen ohitus ja voimalaitoksen apujärjestelmä.

●Korkeapainetestaus- ja koelaitteet: Erilaiset prosessitestipiirit, testipenkit ja nesteenohjausjärjestelmät, joiden on kestettävä äärimmäistä painetta.

Mikä on korkean paineen kestävän luistiventtiilin toimintaperiaate korkeapaineisissa ympäristöissä?

Korkeapaineolosuhteissa korkean paineen kestävän luistiventtiilin portti toimii tukevana kiilana, jota venttiilin varsi ohjaa pystysuoraan kahden venttiilin istukan väliin, jolloin saadaan aikaan mekaaninen jäykkä sulku. Kun järjestelmän paine nousee, keskipaine vaikuttaa venttiilin istukkaan porttilevyn takaa. Tämä voima muunnetaan ylimääräiseksi puristusvoimaksi, joka työntää venttiilin istukkaa kohti porttilevyn tiivistyspintaa muodostaen "paineavusteisen tiivistysvaikutuksen". Korkeapainesuljetuissa hitsatuissa liitoksilla varustetuissa luistiventtiileissä ne on integroitu putkilinjaan, mikä eliminoi täysin mahdolliset vuotokohdat laippaliitännästä, minimoi paineenlaakerin rajan ja saavuttaa periaatteessa korkeimman tason tiivistyksen eheyden. Ne ovat lopullinen ratkaisu erittäin korkeapaineisiin ja korkean riskin keskikokoisiin putkiin.
