Miksi porttiventtiili ei sovellu kuristusvirtaukseen

Olen oppinut yli kahden vuosikymmenen ajan teknologiamaailmassa, että parhaat ratkaisut tulevat työkalujen käytöstä tarkalleen kuin ne on suunniteltu. Et käyttäisi ruuvimeisseliä kynsien vasaramiseen. Sama periaate pätee syvästi teollisuuden nestejärjestelmiin. Yksi yleisimmistä väärinkäsityksistä, joita olen kohdannut, kasvilattiasta tekniikan keskusteluihin on aPorttiventtiilivirtausnopeuden hallitsemiseksi. Tänään haluan hyödyntää kokemustani ja selittää yksityiskohtaisesti, miksi tämä käytäntö ei ole vain tehoton, vaan se voi olla haitallista koko järjestelmään.

Mikä on porttiventtiilin ensisijainen suunnittelutarkoitus

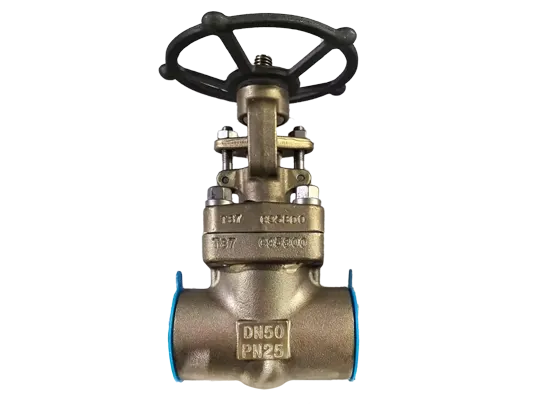

A Porttiventtiilion yksinkertaisuuden ja raa'an voiman mestariteos. Sen nimi sanoo kaiken: se toimii kuin portti seinässä. Ydinkomponentti on litteä, kiilamainen tai rinnakkaispintainen portti, joka siirtyy kohtisuoraan virtauksen polusta ja ulos. Kun käsipyörä käännetään venttiilin avaamiseksi, portti nousee kokonaan, mikä luo esteettömän, täysikäisen aukon. Tämä tarkoittaa, että virtauspolku on yhtä leveä kuin itse putki, mikä johtaa minimaaliseen paineen pudotukseen, kun se on täysin auki. Sitä vastoin suljettuna portti istuu tiukasti venttiilin runkoa vasten ja tarjoaa tiukan sulkemisen.

Suunnittelutarkoitus on binaarinen:täysin avointaitäysin suljettu. Se on suunniteltu eristämiseen, ei modulaatioon. Ajattele sitä putkilinjan päälle/pois -kytkimenä. Nyt vastakkain tämä siihen, mitä tapahtuu, kun yritämme käyttää sitä työhön, jota se ei ollut rakennettu.

Mitä tapahtuu, kun käytät porttiventtiiliä kuristumiseen

Kun jätät aPorttiventtiiliOsittain avoimessa asennossa virtauksen vähentämiseksi kutsut joukon ongelmia. Suunnitteluominaisuudet, jotka tekevät siitä erinomaisen eristyksen, tulee sen Achilleuksen kantapää kuristussovelluksissa.

1. Nopea istuin ja levyn eroosio:Portti ja istuimet (pinnat, joita se sulkee vastaan) on suunniteltu tekemään täysi kosketus vain täysin suljetussa asennossa. Osittain avoimessa tilassa suuren nopeuden virtaus kulkee vain kapean raon läpi portin ja istuimien välillä. Tämä luo suuren nopeuden, turbulenttisen suihkun, joka räjäyttää jatkuvasti istuinpinnat. Tämä heikentää materiaalia - onko se metalli tai joustava materiaali -, joka johtaa ennenaikaiseen vikaantumiseen ja venttiilin kyvyttömyyteen tiivistää tiukasti tarvittaessa.

2. Tärinä ja kavitaatio:Osittain avoimen portin aiheuttama turbulentti virtaus voi johtaa vakavaan tärinään. Tämä ei vain vahingoita itse venttiiliä, vaan se voi myös siirtää haitallisia värähtelyjä koko putkistojärjestelmässä. Lisäksi, jos painehäviö on merkittävä, se voi aiheuttaa kavitaatiota - höyrykuplien muodostumista ja räjähdyksen -, jotka kirjaimellisesti siruvat pois metallikomponenteista, joilla on valtava voima.

3. Varren ja toimilaitteen vauriot:Varsi, joka yhdistää käsipyörän porttiin, on valtavan sivusuunnan alla osittain avoimessa asennossa virtaavan nesteen epätasapainoisten voimien vuoksi. Tämä voi johtaa varren taivutukseen, saalistamiseen (kulumisen muotoon) ja pakkauksen ennenaikaiseen vikaantumiseen aiheuttaen vuotoja. Jos venttiili automatisoidaan, toimilaite kamppailee näitä voimia vastaan, mikä johtaa moottorin uupumiseen tai pneumaattiseen järjestelmän vikaan.

Yksinkertaisesti sanottuna aPorttiventtiiliKuristimessa on varma tapa lyhentää käyttöikää, vaarantaa järjestelmän turvallisuus ja lisätä ylläpitokustannuksia. Se on klassinen tapaus väärästä työkalusta työhön.

Kuinka LYV®-porttiventtiili varmistaa pitkän aikavälin luotettavuuden eristyspalveluissa

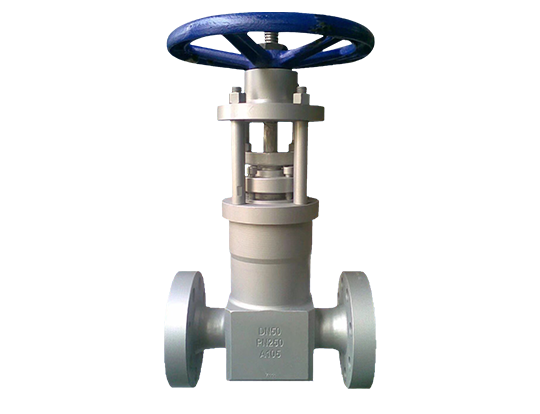

AtLYV®, Suunnittelemme venttiilejämme selkeällä käsityksellä heidän aiotusta sovelluksestaan. EristyksemmePorttiventtiiliton rakennettu suorittamaan yksi työ täydellisesti: tarjoamalla kuplatiittinen tiiviste suljetussa asennossa ja minimaalinen virtausvastus avoimessa asennossa. Saavutamme tämän tarkkuuden valmistuksen ja paremman materiaalin avulla, jotka kestävät ajan kokeen, jopa ankarimmissa ympäristöissä. Kun käytät aLYV®PorttiventtiiliTiukasti päällä/off-palvelussa sijoitat vuosikymmenien luotettavan, ylläpitovapauden palvelun.

Vertaamme tietoisen päätöksen tekemistä eristämiseen suunniteltujen venttiilin avainparametreihin, jotka on suunniteltu kuristumiseen.

Venttiilien valinnan avainparametrit

Tämä taulukko korostaa perussuunnittelueroja. Mutta mitä tämä tarkoittaa järjestelmän kovien lukujen ja eritelmien suhteen? Seuraavassa taulukossa hahmotellaan kriittistä suunnittelua ja aineellisia näkökohtiaLyv® -porttiventtiilitvarmistaakseen, että ne täyttävät eristystarpeesi.

LYV® Premium Industrial Gate -venttiilin tekniset tiedot (näyte)

Porttiventtiilin kysyttyjä kysymyksiä

Olen vuosien varrella esittänyt lukemattomia kysymyksiä. Tässä on joitain yleisimpiä, vastattu yksityiskohtaisesti.

Mikä on porttiventtiilin tärkein etu palloventtiiliin nähden

Vaikka palloventtiilit ovat erinomaisia ​​nopeaan neljänneksen kääntymiseen, hyvin suunniteltuPorttiventtiilikuten neLYV®Usein tarjoaa vankemman tiivisteen korkeapaineisiin, korkean lämpötilan sovelluksiin, etenkin suuremmissa putkikokoissa. Rinnakkais- tai kiilamuotoinen portti tarjoaa suuremman tiivistimen pinta-alan, joka pystyy käsittelemään lämpölaajennusta paremmin ja tarjoavat enemmän vuototiiviimpiä sulkemisia vaadittavissa palveluissa pitkällä ajanjaksolla.

Voidaanko porttiventtiili asentaa mihin tahansa suuntaan

Tämä on kriittinen kysymys. Yleensä enitenPorttiventtiiliSuunnittelut ovat kaksisuuntaisia. Optimaalisen suorituskyvyn ja käytön helppouden saavuttamiseksi on kuitenkin suositeltavaa asentaa venttiili varsilla pystyssä. Tämä on erityisen tärkeääLYV®Venttiilit, joissa on ulkopuolinen ruuvi- ja ike (OS & Y) -malli, jossa varren kierteet pidetään virtausreitin ulkopuolella, estäen korroosion ja varmistavat sileän käytön. Kuule aina valmistajan asennusopasta, jokaLYV®Venttiilit, tarjoaa selkeät, vaiheittaiset ohjeet.

Kuinka usein porttiventtiiliä tulisi ylläpitää, jos sitä käytetään oikein

Kun sitä käytetään tiukasti eristysventtiilinä (joko täysin avoin tai täysin suljettu), aLYV® -porttiventtiilivaatii minimaalista huoltoa. Suosittelemme säännöllistä operatiivista tarkistusta, joka on tyypillisesti vuosittain, mikä tarkoittaa venttiilin pyöräilyä täysin avoimesta täysin suljettuun ja takaisin. Tämä auttaa varmistamaan, että varsi ja istuimet pysyvät roskissa ja korroosiossa. Pakkaus saattaa tarvita satunnaista säätöä, jos vuoto havaitaan. MeidänLYV®Venttiilit on rakennettu pitkäikäisyyden vuoksi, mutta säännölliset tarkastukset ovat avain käyttöikälle maksimoimaan, mikä voi helposti pidentää vähintään 20 vuotta asianmukaisella hoidolla.

Mikä on oikea venttiili, jota käytetään kuristusvirtaukseen

Jos joudut ohjaamaan virtausnopeutta, sinun on tarkasteltava erityisesti tätä tarkoitusta varten suunniteltuja venttiilejä. Yleisin ja tehokkain valinta on aMaapalloventtiili. Sen suunnittelussa on tulppa- ja istuinjärjestely, joka mahdollistaa virtauksen tarkan hallinnan komponenttien vähimmäisvaurioilla. Muita erinomaisia ​​vaihtoehtoja ovat perhonen venttiilit suuremmille viivoille tai ohjausventtiileille, joissa on erikoistuneet verhoilut ja toimilaitteet täysin automatisoituihin prosesseihin. JoukkueLYV®Tarjoaa myös valikoiman näitä kuristuskohtaisia ​​venttiilejä, jotka on suunniteltu samalla sitoumuksella laatuun ja kestävyyteen. Oikean venttiilin valitseminen ei vain varmista prosessin tehokkuuden, vaan myös suojaa pääomasijoituksiasi.

Valmis määrittämään järjestelmän oikea venttiili

Eri venttiilien erillisten roolien ymmärtäminen on turvallisen, tehokkaan ja kustannustehokkaan toiminnan perusta. Käyttämällä aPorttiventtiiliSillä kuristus on kallis virhe, mutta se on täysin vältettävissä oleva. Valitsemalla oikea työkalu työhön - vankkaLYV® -porttiventtiililuotettavalle eristykselle tai tarkkuudelleLYV®Ohjausventtiili tarkan kuristimelle - varmistat nestejärjestelmiesi eheyden ja pitkäikäisyyden.

Älä jätä venttiilien valintaa sattumalta. Anna kokeneiden insinööriemme auttaa sinua tekemään täydellisen valinnan.

Ota yhteyttäTänään ilmainen kuuleminen ja Lyv® olla kumppani tekniikan luotettavuudessa.Autamme sinua analysoimaan sovellustasi ja suosittelemme ihanteellista venttiiliratkaisua.
