Kuinka valitset täydellisen läppäventtiilin sovellukseesi

Valinta voi tarkoittaa eroa vuosia saumattomasti toimivan järjestelmän ja seisokkien, vuotojen ja kalliiden ylläpitotoimien vaivaaman järjestelmän välillä. Yksi monipuolisimmista ja laajimmin käytetyistä vaihtoehdoista onMuttaterfly Valve. Sen yksinkertaisuus, luotettavuus ja kustannustehokkuus tekevät siitä perustuotteen, mutta eivät kaikkiKeskeinen huomioluodaan tasa-arvoisiksi. kloVAHELE, olemme omistaneet asiantuntemuksemme venttiileiden suunnitteluun, jotka eivät ole vain komponentteja, vaan järjestelmäsi eheyden ja tehokkuuden peruspilareita. Selvitetään tärkeimmät näkökohdat yhdessä alusta alkaen.

Mitkä ovat ydinparametrit, jotka sinun on arvioitava

Valitsemalla aPerhosventtiiliei ole kyse ensimmäisen putken kokoon sopivan vaihtoehdon valitsemisesta. Se on tarkoituksellinen vastaavuus sovelluksesi vaatimusten ja venttiilin luontaisten ominaisuuksien välillä. Jopa yhden parametrin huomioimatta jättäminen voi johtaa ennenaikaiseen epäonnistumiseen. Tässä ovat ei-neuvoteltavissa olevat tekijät, jotka sinun on lueteltava ja arvioitava:

• Venttiilin koko ja paineluokitus:Tämä on lähtökohtasi. Venttiilin on vastattava täydellisesti putkilinjasi nimellishalkaisijaa. Vielä kriittisemmin sen paineluokituksen (luokka 150, 300 jne.) on ylitettävä järjestelmäsi enimmäiskäyttöpaine, mukaan lukien mahdolliset ylipainepaineet.

• Levyn materiaali ja muotoilu:Levy on levyn sydänläppäventtiili. Käsitteleekö se syövyttäviä kemikaaleja, juomavettä tai hankaavia lietteitä? Materiaalin valinta - pallografiittivaluraudasta ja ruostumattomasta teräksestä eksoottisiin metalliseoksiin - on ensiarvoisen tärkeää. Myös levyn profiili (esim. korvake tai kiekko) vaikuttaa painekykyyn ja asennukseen.

• Istuimen ja vuorauksen materiaali:Tämä määrittää sinetin. EPDM vedelle, Viton korkealle kuumuudelle ja kemikaaleille, PTFE poikkeukselliseen korroosionkestävyyteen. Istuimen on oltava yhteensopiva sekä nesteen että käyttölämpötilan kanssa.

• Käyttölämpötila-alue:Jokaisella elastomeerilla ja metallilla on rajansa. Varmista, että venttiilimateriaalit toimivat jatkuvasti järjestelmäsi koko lämpötilaspektrillä kryogeenisistä korkean lämpötilan prosesseihin.

• Käyttötapa:Miten venttiiliä käytetään? Yksinkertainen vipukahva sopii käsin käsin saavutettaviin paikkoihin. Automaattiseen ohjaukseen, kaukokäyttöön tai suuriin venttiileihin tarvitset pneumaattisen, sähköisen tai hydraulisen toimilaitteen. Valinta vaikuttaa nopeuteen, vääntömomenttiin ja ohjauksen tarkkuuteen.

Selkeyttääksemme näitä vuorovaikutuksia, tarkastellaan yleistä valintamatriisia:

Taulukko 1: Mikä läppäventtiilin kokoonpano vastaa mediaasi

Miten pääteyhteyden ja suunnittelustandardin ymmärtäminen ohjaa valintaasi

Venttiiliä ei ole olemassa erillään; sen on integroitava virheettömästi putkistoasi. Tässä pääteliitännät ja globaalit standardit tulevat terävästi esiin. Epäsopivuus tässä johtaa asennuksen päänsärkyihin, vuotoreitteihin ja vaatimustenvastaisuusongelmiin.

VohvelimainenKeskeinen huomioovat yleisimmät, suunniteltu kiinnitettäväksi kahden laipan väliin, mikä tekee niistä kevyitä ja kustannustehokkaita. Korvamaiset venttiilit kierteitetyillä sisäkkeillä mahdollistavat umpikujahuollon tai helpon irrotuksen myötävirtaan - tärkeä ominaisuus kunnossapidossa. Sitten tulevat laippapään venttiilit, joissa on omat kiinteät laipat pultatakseen suoraan liitäntäputkien laippoihin, joita käytetään usein korkeapaineisiin palveluihin.

Yhtä kriittinen on standardi, jonka mukaan venttiili on valmistettu. Noudattaako projektisi amerikkalaisia ​​(API, AWWA, ANSI), eurooppalaisia ​​(EN) tai japanilaisia ​​(JIS) määritelmiä? Mitat, painetestit ja materiaalilaadut vaihtelevat. kloVAHELE, venttiilimme on suunniteltu täyttämään ja ylittämään suuret kansainväliset standardit, mikä takaa maailmanlaajuisen sovellettavuuden ja mielenrauhan. Alla oleva taulukko yksinkertaistaa tätä ratkaisevaa linjausta.

Taulukko 2: Mikä pääteliitäntä ja standardi ratkaisee asennushaasteen

Mitkä ovat yleisimmät perhoventtiilien UKK:t kentältä

Vuosien varrella samat oivaltavat kysymykset heräävät insinööreiltä ja tehtaanjohtajilta. Käsittelemme kolmea yleisintä suoraan.

Voidaanko läppäventtiiliä käyttää kuristukseen tai virtauksen säätämiseen

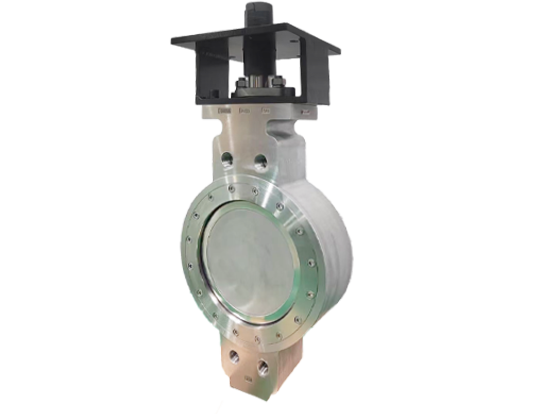

Kyllä, huippusuorituskykyläppäventtiiliTarkalla levyrakenteella ja sopivalla toimilaitteella voi olla erinomainen valinta kuristukseen monissa sovelluksissa. Ota kuitenkin yhteyttä insinööriin, jos haluat hienosäädön laajalle virtausalueelle, erityisesti korkeiden painehäviöiden yhteydessä. Levyjen asento vaikuttaa virtausominaisuuksiin, ja kavitaatio on otettava huomioon istuimen vaurioitumisen estämiseksi.

Mikä on tärkein ero kumipäällysteisen ja PTFE-vuoratun läppäventtiilin välillä
Ydinero on kemiallisessa kestävyydessä, lämpötila-alueella ja kitkassa. Kumivuoraukset (kuten EPDM, NBR) tarjoavat erinomaisen joustavuuden ja tiiviyden vedelle ja miedoille kemikaaleille kohtuullisissa lämpötiloissa. PTFE (teflon) -vuoraukset tarjoavat lähes universaalin kemiallisen inerttiyden, kestävät korkeampia lämpötiloja ja tarjoavat alhaisemman kitkapinnan, mutta ovat vähemmän joustavia. Valinta perustuu erityisiin materiaali- ja prosessiolosuhteisiin.

Kuinka usein läppäventtiiliä tulee huoltaa ja mitä huolto sisältää
Oikein valittu ja asennettuläppäventtiilivaatii minimaalista huoltoa. Yleinen suositus on silmämääräinen ja toiminnallinen tarkastus vuosittain. Huoltoon kuuluu tyypillisesti ulkoisten vuotojen tarkistaminen, toimilaitteen moitteettoman toiminnan varmistaminen ja istuimen kulumisen tai roskien tarkastaminen, jos siihen pääsee käsiksi. Vakavassa käytössä olevat venttiilit on tarkastettava useammin. Hyvin tehdyn venttiilin kauneus on sen pitkäikäisyys perushoidolla.

Minne menet täältä tehdäksesi varman valintasi

Oikean valintaläppäventtiilion datan, kokemuksen ja ennakoinnin synteesi. Tarkoituksena on katsoa luettelon spesifikaatioita pidemmälle ja ymmärtää, kuinka venttiili elää ja hengittää ainutlaatuisessa käyttöympäristössäsi. Parametrit, materiaalit ja standardit ovat etenemissuunnitelmasi. Mutta luottamus valintaasi tulee yhteistyöstä sellaisen palveluntarjoajan kanssa, jonka syvällinen tietämys vastaa haasteen monimutkaisuutta.

kloVAHELE, emme myy vain venttiileitä. Tuomme pöytäänne kahden vuosikymmenen sulautetun alan kokemuksen tarjoamalla ratkaisuja, jotka perustuvat täsmälliseen suunnitteluun, tiukkaan testaukseen ja horjumattomaan sitoutumiseen luotettavuuteen. Ymmärrämme panokset, koska olemme olleet sinun asemassasi ja pyrkineet pitämään kriittiset järjestelmät toiminnassa.

Voidaanko läppäventtiiliä käyttää kuristukseen tai virtauksen säätämiseenOta yhteyttätänäänsovelluksesi tiedot, paine-lämpötilatiedot ja materiaalin tiedot. Anna teknisen tiimimme tarjota henkilökohtainen suositus ja näyttää miksiVAHELEon luotettava nimi, johon ammattilaiset luottavat menestyessään. Vieraile verkkosivuillamme tai soita suunnittelutukinumeroomme nyt.
