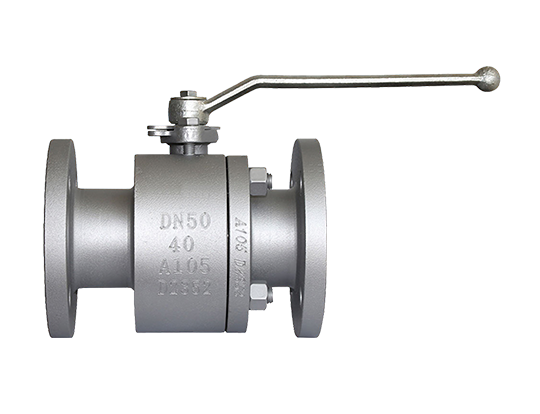

Kelluva palloventtiili

LYV® on kiinalainen kelluvien palloventtiilien valmistaja. Tämä teollinen kelluva palloventtiili avautuu ja sulkeutuu automaattisesti nestetason muutosten mukaan. Tämä kelluva tyyppinen palloventtiili ohjaa venttiilin avaamista ja sulkemista kelluntapallon noston ja laskemisen kautta, ja se soveltuu tilanteisiin, joissa nesteen tasoa on ylläpidettävä automaattisesti, kuten vesisäiliöissä, altaissa ja muissa veden varastointijärjestelmissä.

Lähetä kysely

Tuotteen esittely

LYV® Floating Ball Valve on eräänlainen venttiili, joka voi automaattisesti ylläpitää vakaan nestetason. Siinä on yksinkertainen ja kestävä rakenne ja se voi toimia automaattisesti ilman sähköä tai manuaalista puuttumista. Se voi tehokkaasti estää vesisäiliön ylivuodon tai tyhjennyksen, säästää hallintaenergiaa ja vähentää vesihukkaa.

Näiden korkean suorituskyvyn kelluvien palloventtiilien tärkein etu on sen täysin automaattinen ja erittäin luotettava toimintatila. Se avautuu ja sulkeutuu automaattisesti havaitsemalla vedenpinnan muutokset kelluntapallon läpi, eikä koko prosessi vaadi sähköä tai manuaalista käyttöä. Sen mekaaninen rakenne on yksinkertainen ja kestävä, lähes huoltovapaa, mikä voi tehokkaasti estää hallitsemattomien vedenkorkeuksien aiheuttamia resurssien hukkaa tai laiteriskejä. Asennuksen jälkeen se voi toimia automaattisesti pitkään. Se sopii erityisen hyvin vesitorneihin, vesisäiliöihin, palovesisäiliöihin ja muihin tilanteisiin, joissa vaaditaan jatkuvaa ja vakaata nestetasoa, mikä säästää hallintakustannuksia ja parantaa järjestelmän turvallisuutta.

LYV® kelluvat palloventtiilit on suunniteltu huolellisesti varmistamaan ylivoimainen laatu ja suorituskyky. Tiukat valmistusprosessimme ja laadunvalvontatoimenpiteemme johtavat tuotteisiin, jotka ylittävät alan samankaltaisen tarjonnan. Nämä kelluvat palloventtiilit täyttävät useita kansainvälisiä standardeja, kuten API-6A, API-6D, ASME-B16.34 ja ISO-17292. Lisäksi niillä on API-6FA palosertifikaatti, joten ne sopivat paloturvallisuutta vaativiin sovelluksiin. LYV®:n kelluvat palloventtiilit on varustettu laadukkailla tiivistysratkaisuilla, joiden ansiosta ne toimivat luotettavasti korkeapaineisissa ja lämpötiloissa. Tarjoamme erilaisia tiivistysvaihtoehtoja erilaisiin käyttövaatimuksiin. Ole hyväota meihin yhteyttäkeskustellaksemme erityistarpeistasi, ja räätälöimme kelluvan palloventtiiliratkaisun, joka täyttää ainutlaatuiset vaatimukset.

Tekniset tiedot

Kokoalue:

NPS 1/2"-10"; DN15-DN250

Nimellinen paine:

150LB-1500LB; PN20-PN260

Lämpötila-alue:

-46℃～121℃(riippuu suunnittelusta ja materiaali)

Lopeta yhteydet:

Laippa;.

Rungon materiaalit:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Istuimen materiaalit:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Pallon materiaalit:

ASTM A182 F304/F316

Varren materiaalit:

ASTM A182 F304/F316

Suunnittelu ja valmistus Vakio:

API 6D

Kasvotusten standardi:

ASME B16.10/ EN558-1

Yhteyden lopetusstandardi:

ASME B16.5/ ASME B16.25

Testaus & Tarkastus Vakio:

API 598

Ominaisuudet

■ Saatavilla pehmeä tai metallinen istuin

■ Varustettu lukituslaitteella, joka estää venttiilin tahattoman käytön.

■ RF, RTJ, Liitäntäpinta

■ Yksinkertainen rakenne, kompakti koko ja kevyt muotoilu.

■ Lämpöiskua estävä varsi, joka estää varren puhaltamisen epänormaalin sisäisen paineen nousun vuoksi, mikä estää onnettomuudet.

■ Palonkestävä ja antistaattinen muotoilu.

■ Täysireikäisen venttiilin rakenne mahdollistaa helpon putkilinjan tiivistyksen, ja siinä on alhainen virtausvastus ja suuri virtauskapasiteetti.

■ Alhainen käyttömomenttirakenne

Mikä on kelluva venttiili:

Kelluva palloventtiili on sellainen, jossa palloa ei pidetä paikallaan akselin avulla. Normaalissa käytössä tämä saa pallon kellumaan hieman alavirtaan. Tämä saa istuinmekanismin puristumaan pallon alle painautuen sitä vasten. Lisäksi joissakin tyypeissä, jos jokin voima saa istukan mekanismin haihtumaan (kuten äärimmäinen kuumuus venttiilin ulkopuolelta tulevasta tulesta), pallo kelluu metallirunkoon asti, joka on suunniteltu tiivistämään palloa vasten tarjoamalla jokseenkin vikasietoisen rakenteen.

Kuinka kelluva venttiili toimii (tiivistys):

Kelluva palloventtiili on yleinen palloventtiilityyppi. Sen toimintaperiaate on, että pallo itse ei kosketa suoraan venttiilin runkoon, vaan tiivistyy venttiilin istukkaa vasten. Kun venttiili on auki, pallo voi kellua vapaasti väliaineen virtauksen vaikutuksesta, mikä vähentää pallon ja venttiilin istukan välistä kitkaa. Koska pallo voi kellua vapaasti, venttiilin istuimilla on oltava tietty välys, ja tämä rakenteellinen rakenne antaa kelluvalle palloventtiilille erinomaisen tiivistyskyvyn.

Miksi LYV®️-venttiilit:

Valmistamme palloventtiilejä yli 30 vuoden ajan. Työpaja kattaa 13000 neliömetriä ja omistaa yli 50 kehittynyttä CNC-konetta. Insinöörimme ja tuotantotiimimme varmistavat, että tilauksesi toimitetaan laadukkaasti ja nopeimmin. Välitämme myös venttiilitoimituksesta. Venttiilit peittyvät kuplapusseihin tai paperiin, jotta maali ei vaurioidu. Kiinnitimme myös venttiilin vaneritikulla sen jälkeen kun olimme laittaneet venttiilin laatikkoon. Vanerikotelo maalataan tarvittavalla merkinnällä sen varmistamiseksi, että venttiili ei vaurioidu kuljetuksen aikana.

Pääasialliset ulko- ja liitäntämitat

Päivämäärä		Tarkistus							täytti	Tarkastettu	Julkaisija
2024-huhtikuu-03		Ensimmäinen numero							Frank	Lee	Frank

NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Paino (kg)
NPS	DN	L	D	D1	D2	f	b	Z-Фd	H	W	Paino (kg)
PN16
-	15	115	95	65	45	-	16	4-Ф14	78	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	84	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	95	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	150	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	170	200	7.3
-	65	170	185	145	122	-	20	4-Ф18	195	240	11.7
-	80	180	200	160	138	-	20	8-Ф18	215	240	13.4
-	100	190	220	180	158	-	20	8-Ф18	250	280	15.7
-	125	325	250	210	188	-	22	8-Ф18	265	300	32.5
-	150	350	285	240	212	-	24	8-Ф22	270	300	42.5
-	200	400	340	295	268	-	26	12-Ф22	330	350	70
-	250	450	405	355	320	-	30	12-Ф26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-Ф14	103	130	2.2
-	20	120	105	75	58	-	18	4-Ф14	112	130	2.8
-	25	125	115	85	68	-	18	4-Ф14	123	160	3.7
-	32	130	140	100	78	-	18	4-Ф18	150	160	4.4
-	40	140	150	110	88	-	18	4-Ф18	156	180	5.5
-	50	150	165	125	102	-	20	4-Ф18	172	200	7.3
-	65	170	185	145	122	-	22	8-Ф18	197	240	11.7
-	80	180	200	160	138	-	22	8-Ф18	222	240	13.4
-	100	190	235	190	162	-	24	8-Ф22	253	280	15.7
-	125	325	270	220	188	-	26	8-Ф26	275	300	32.5
-	150	350	300	250	218	-	28	8-Ф26	286	300	42.5
-	200	400	360	310	278	-	30	12-Ф26	340	350	70
-	250	450	425	370	335	-	32	12-30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-Ф14	103	130	-
-	20	120	105	75	58	-	18	4-Ф14	112	130	-
-	25	125	115	85	68	-	18	4-Ф14	123	160	-
-	32	130	140	100	78	-	18	4-Ф18	150	160	-
-	40	140	150	110	88	-	18	4-Ф18	156	180	-
-	50	150	165	125	102	-	20	4-Ф18	172	200	-
-	65	170	185	145	122	-	22	8-Ф18	197	240	-
-	80	180	200	160	138	-	22	8-Ф18	222	240	-
-	100	190	235	190	162	-	24	8-Ф22	253	280	-
-	125	325	270	220	188	-	26	8-Ф26	275	300	-
-	150	350	300	250	218	-	28	8-Ф26	286	300	-
-	200	400	375	320	285	-	34	12-30	340	350	-
-	250	450	450	385	345	-	38	12-Ф33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-Ф16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-Ф16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-Ф16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-Ф16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-Ф16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-Ф19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-Ф19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-Ф19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-Ф19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-Ф22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-Ф22.5	762	350	155
300 LB
1/2	15	140	95	66.7	35	2	12.7	4-Ф16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-Ф19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-Ф19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-Ф19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-Ф22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-Ф19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-Ф22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-Ф22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-Ф22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-Ф22.5	711	400	98
600 LB
1/2	15	165	95	66.7	34.9	7	14.3	4-Ф16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-Ф19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-Ф19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-Ф19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-Ф22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-Ф19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-Ф22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-Ф22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-Ф22.5	568	400	75

Insinööritiimimme on oikolukenut jopa tietolomakkeen. Käsinsyötön aikana tapahtuvia odottamattomia virheitä ei kuitenkaan suljeta pois. Tätä taulukkoa ei voitu käyttää suoritettavana asiakirjana. Teknistä tukea varten lähetä meille tekniset tiedot sähköpostitse. Insinöörimme piirtävät piirustukset toiveidesi mukaan
