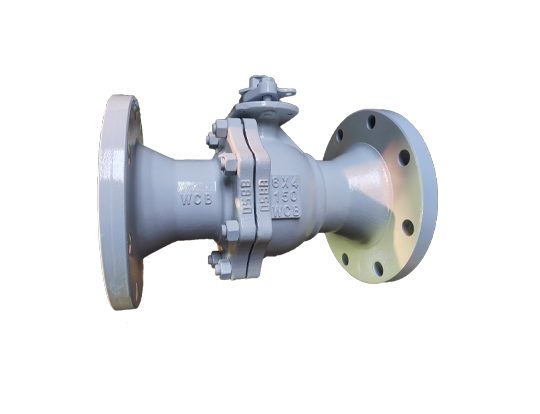

Pienennetty porauspalloventtiili

LYV® on johtava kiinalainen laadukkaiden alennettujen palloventtiilien toimittaja. Tämä venttiili on korkean suorituskyvyn supistettu palloventtiili, joka on erityisesti suunniteltu pienten virtausnopeuksien tarkkaan hallintaan. Tämä Reduced Port Ball Valve saavuttaa tarkemman säädön ja nesteiden sulkemisen ainutlaatuisen rakenteen ansiosta, jossa pallon halkaisija on pienempi kuin putken halkaisija. Siinä yhdistyvät palloventtiilien nopean avautumisen ja sulkemisen edut neulaventtiilien ohjauskykyyn, ja se on välttämätön avainkomponentti instrumenteissa ja mittareissa, kokeellisissa laitteissa ja hienokemiallisissa prosesseissa.

Lähetä kysely

Tuotteen esittely

LYV® Reduced Bore Ball Valve -palloventtiilin ydinrakenne on itse asiassa sen supistettu pallo. Toisin kuin täysreikäisten palloventtiilien, sen Industrial Reduced Bore Ball Venttiilin virtauskanavat on laskettu ja käsitelty tarkasti, mikä pienentää halkaisijaa merkittävästi. Tämän rakenteen ansiosta venttiili pystyy tarjoamaan tarkempia virtausgradientin muutoksia samalla avautumisasteella, mikä tekee siitä erittäin sopivan pienen porauksen palloventtiiliksi pienen virtauksen säätöön. Tuotteemme on valmistettu korkealaatuisista materiaaleista ja niissä on tarkat valmistusprosessit, mikä takaa erinomaisen tiivistyksen ja kestävyyden myös pienissä koossa, ja ne täyttävät erilaisten kovien tai erittäin puhtaiden keskikokoisten järjestelmien ohjausvaatimukset.

Tekniset tiedot

Kokoalue:

NPS 1/2"-36"; DN15-DN900

Nimellinen paine:

150LB-2500LB; PN20-PN420

Lämpötila-alue:

-46℃～593℃ (riippuu suunnittelusta ja materiaalista) Päätyliitännät: Laippa; Butt-hitsaus; Ruuvattu

Rungon materiaalit:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Pallon materiaalit:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Istuimen materiaalit:

PTFE

Varren materiaalit:

ASTM A276 316/304

Suunnittelu ja valmistus

Vakio: API 6D/API 608

Kasvotusten standardi:

ASME B16.10/ EN558-1

Yhteyden lopetusstandardi:

ASME B16.5/ ASME B16.25

Testaus- ja tarkastusstandardi:

API 598

Ominaisuudet

■ Suuri tilankäyttö.

■ Kompakti muotoilu.

■ Erittäin taloudellinen.

■ Palonkestävä ja antistaattinen rakenne.

■ Hyvä tiivistyskyky.

Mitkä ovat reduced Bore Ball Venttiilin tyypilliset käyttöskenaariot?

●Analyysi- ja kokeellinen järjestelmä: Käytetään laajasti tarkkuusinstrumenttien ja -laitteiden, kuten kromatografien, massaspektrometrien ja kokeellisten reaktioastioiden, ruiskutus-, huuhtelu- ja paineensäätöputkissa.

●Puolijohteet ja erittäin puhtaat prosessit: Soveltuu erikoiskaasuille (GAS), kemikaalien jakelujärjestelmille (CDS) ja erittäin puhtaille vesijärjestelmille puhtaiden väliaineiden luotettavaan kytkemiseen ja mikrosäätelyyn.

●Pienet teollisuuslaitokset: Keskeisenä ohjaus- ja sulkuventtiilinä liukukiinnityslaitteissa, näytteenottojärjestelmissä, instrumenttien ilmakanavissa ja pienimuotoisissa kemiantehtaissa.

●Hydrauliset ja pneumaattiset apupiirit: käytetään ohjaamaan järjestelmän painetta, antamaan ohjaussignaaleja toimilaitteille tai suorittamaan hienoja toimintoja, kuten poisto- ja tyhjennys.

LYV® Reduced Bore Ball Valve -palloventtiilin edut

Tarkka virtauksen ohjaus

Kapea rakenne tarjoaa erinomaiset virtauksen säätöominaisuudet mahdollistaen hienosäädön pienestä virtauksesta sulkemiseen.

Kompakti rakennesuunnittelu

Reduced Port Ball Valve -venttiilinä sen rakenne on erittäin kompakti, mikä tarjoaa ihanteellisen ratkaisun laiteasetelmiin, joissa on rajoitettu tila.

Korkea tiivistysaste

Kelluvalla pallolla tai parannetulla venttiilin istukan rakenteella se voi varmistaa kuplatason tiivistyksen jopa erittäin pienillä halkaisijoilla, mikä estää väliaineen sisäisen tai ulkoisen vuodon.

Saatavilla on laaja valikoima materiaaleja

Venttiilin runko, pallo ja tiivistemateriaalit voidaan valita väliaineen ominaisuuksien mukaan, ja ne ovat yhteensopivia syövyttävien, erittäin puhtaiden tai aktiivisten väliaineiden kanssa.

Monipuoliset liitäntätavat

Tarjoamme erilaisia päätyliitosmuotoja, kuten laippa- ja hitsausmuotoja, jotka on kätevä integroida erilaisiin putkistojärjestelmiin.
