Mikä on ristikkoasennettu palloventtiili ja miksi sillä on väliä teollisessa virtauksen ohjauksessa?

Tappiin asennetut palloventtiilitovat ratkaisevassa asemassa nykyaikaisissa teollisissa virtauksensäätöjärjestelmissä, erityisesti korkeapaineisissa, suurihalkaisijaisissa ja pitkän matkan putkisovelluksissa. Kelluviin palloventtiileihin verrattuna tämä venttiilityyppi tarjoaa erinomaisen vakauden, pienemmän käyttömomentin ja paremman tiivistyksen luotettavuuden. Koska teollisuus, kuten öljy ja kaasu, petrokemian jalostus, nesteytetty maakaasu ja sähköntuotanto, vaativat edelleen korkeampia turvallisuus- ja tehokkuusstandardeja, nivelventtiilien rakenteen, suorituskyvyn ja valintalogiikan ymmärtäminen tulee yhä tärkeämmäksi.

Artikkelin yhteenveto

Tässä kattavassa oppaassa kerrotaan, mitä nivelkiinnitteinen palloventtiili on, miten se toimii, miksi se ylittää perinteiset kelluvat palloventtiilit vaativissa olosuhteissa ja mitkä tekijät tulee ottaa huomioon valinnassa. Artikkelissa käsitellään myös sovelluksia, standardeja, materiaaleja, huoltoa ja usein kysyttyjä kysymyksiä noudattaen Googlen EEAT:n periaatteita ja ammattimaisia ​​teollisuusventtiilikäytäntöjä.

Sisällysluettelo

• Mikä on ristikkoasennettu palloventtiili?
• Kuinka kattilaan asennettu palloventtiili toimii?
• Miksi ristikkoasennettu palloventtiili on vakaampi?
• Mitkä ovat tärkeimmät rakenneosat?
• Millä teollisuudenaloilla käytetään nivelventtiileitä?
• Miten se on verrattuna kelluviin palloventtiileihin?
• Mitä materiaaleja ja standardeja käytetään yleisesti?
• Kuinka valita oikea ristikkoasennettu palloventtiili?
• Usein kysytyt kysymykset

Mikä on ristikkoasennettu palloventtiili?

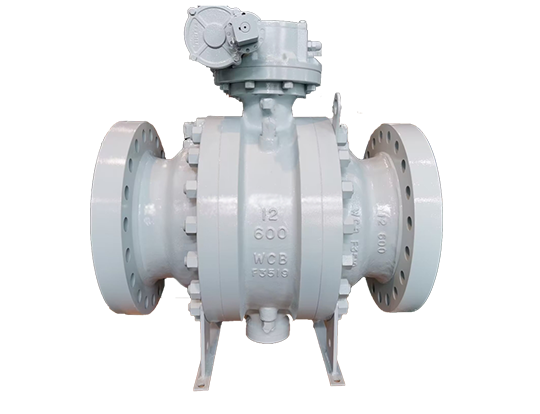

Tappiin asennettu palloventtiili on eräänlainen neljänneskierrosventtiili, jossa pallo on mekaanisesti ankkuroitu nivelten (akselitukien) avulla sekä ylä- että alapuolelta. Toisin kuin kelluvat palloventtiilit, pallo ei liiku paineen alaisena. Sen sijaan istuimet liikkuvat palloa kohti tiivistyksen saavuttamiseksi.

Tämä muotoilu vähentää merkittävästi pallon ja istukan välistä kitkaa, mikä tekee akseliin asennetuista palloventtiileistä ihanteellisia korkeapaineisiin, suurireikäisiin putkistojärjestelmiin. Niitä valmistavat laajalti ammattimaiset venttiilitoimittajat, kutenZhejiang Liangyi Valve Co., Ltd., varmistaen kansainvälisten standardien noudattamisen ja pitkän aikavälin toimintavarmuuden.

Kuinka kattilaan asennettu palloventtiili toimii?

Tappikiinnitteisen palloventtiilin toimintaperiaate perustuu kiinteään pallorakenteeseen yhdistettynä jousikuormitettuihin tai paineistettuihin istukkaisiin. Kun venttiili on kiinni, linjan paine painaa ylävirran istukkaa palloa vasten varmistaen tiiviin tiivistyksen. Alavirran istuin voi olla jousivoimainen tiiviyden ylläpitämiseksi myös alhaisessa paineessa.

• Pallo on kiinnitetty paikoilleen ylä- ja alatukilla
• Venttiilin istukat liikkuvat aksiaalisesti tiivistääkseen palloa vasten
• Käyttömomentti pysyy alhaisena paineesta riippumatta
• Double block and bleed (DBB) -toiminto on usein saatavilla

Tämä mekanismi varmistaa sujuvan toiminnan, vähentää kulumista ja tasaisen tiivistyksen pitkien huoltojaksojen aikana.

Miksi ristikkoasennettu palloventtiili on vakaampi?

Vakaus on yksi nivelkiinnitteisten palloventtiilien merkittävimmistä eduista. Koska pallo on mekaanisesti tuettu, se ei liiku vaihtelevissa paineissa tai lämpötilaolosuhteissa.

Keskeisiä vakauden etuja ovat:

• Minimaalinen muodonmuutos korkeassa paineessa
• Pienempi rasitus tiivistyspinnoilla
• Pidentynyt istuimen ja pallon käyttöikä
• Luotettava toiminta kriittisissä sammutussovelluksissa

Nämä ominaisuudet tekevät akseliin asennetuista palloventtiileistä erityisen sopivia turvallisuuden kannalta kriittisiin järjestelmiin, kuten siirtoputkiin ja hätäpysäytysjärjestelmiin.

Mitkä ovat tärkeimmät rakenneosat?

Tappiin asennettu palloventtiili koostuu useista tarkasti suunnitelluista komponenteista, jotka toimivat yhdessä varmistaakseen suorituskyvyn ja kestävyyden.

Millä teollisuudenaloilla käytetään nivelventtiileitä?

Vankan rakenteensa ja tiivistyksen luotettavuutensa ansiosta nivelventtiileitä käytetään laajasti useilla teollisuudenaloilla.

• Öljyn ja kaasun siirtoputket
• Petrokemian ja kemian käsittelylaitokset
• LNG ja kryogeeniset järjestelmät
• Sähköntuotantolaitokset
• Veden ruiskutus ja korkeapainelaitteet

Monet näistä sovelluksista edellyttävät standardien, kuten API 6D ja ISO 17292, noudattamista, joita valmistajat, kuten Zhejiang Liangyi Valve Co., Ltd., noudattavat yleisesti.

Miten se on verrattuna kelluviin palloventtiileihin?

Tappiin asennettujen ja kelluvien palloventtiilien välisen eron ymmärtäminen auttaa insinöörejä valitsemaan oikean ratkaisun.

Mitä materiaaleja ja standardeja käytetään yleisesti?

Materiaalin valinta riippuu käyttöväliaineesta, lämpötilasta ja paineesta. Yleisiä materiaaleja ovat:

• Hiiliteräs (WCB, A105)
• Ruostumaton teräs (CF8, CF8M)
• Seosteräs korkean lämpötilan huoltoon

Tornioon asennetut palloventtiilit suunnitellaan ja testataan yleensä tunnustettujen standardien, kuten API 6D, API 608, ISO 14313 ja ASME B16.34, mukaisesti. Nämä standardit takaavat turvallisuuden, vaihdettavuuden ja pitkän aikavälin luotettavuuden.

Lisätietoja venttiilistandardeista on tässä teollisuusventtiilistandardin yleiskatsauksessa.

Kuinka valita oikea ristikkoasennettu palloventtiili?

Oikean venttiilin valinta edellyttää käyttöolosuhteiden ja järjestelmävaatimusten systemaattista arviointia.

1. Määritä paine- ja lämpötila-alue
2. Tunnista median ominaisuudet
3. Vahvista koko ja liitäntätyyppi
4. Tarkista vaaditut sertifikaatit ja standardit
5. Arvioi automaatio- ja aktivointitarpeita

Työskentely kokeneen valmistajan, kuten Zhejiang Liangyi Valve Co., Ltd:n, kanssa auttaa varmistamaan oikean valinnan, mukauttamisen ja myynnin jälkeisen tuen.

Usein kysytyt kysymykset

Mikä on akselille asennetun palloventtiilin tärkein etu?

Suurin etu on pienempi käyttömomentti ja parantunut tiivistyksen vakaus, erityisesti korkeapaineisissa ja halkaisijaltaan suurissa putkistojärjestelmissä.

Miten akseliin asennettu palloventtiili tiivistää?

Tiivistys saavutetaan paineavusteisilla tai jousikuormitetuilla istuimilla, jotka liikkuvat kohti kiinteää palloa varmistaen tiiviin sulkeutumisen vaihtelevissa paineissa.

Miksi nivelventtiilejä suositellaan öljy- ja kaasuputkissa?

Ne tarjoavat korkean luotettavuuden, kaksoislohko- ja vuotokyvyn sekä vakaan suorituskyvyn pitkillä lähetysmatkoilla.

Mitkä standardit koskevat nivelventtiileitä?

Yleisiä standardeja ovat API 6D, ISO 14313, API 608 ja ASME B16.34 sovellusvaatimuksista riippuen.

Kuinka pitkä on akselille asennetun palloventtiilin käyttöikä?

Oikealla materiaalivalinnalla ja huollolla nämä venttiilit voivat toimia luotettavasti vuosikymmeniä vaativissa teollisuusympäristöissä.
