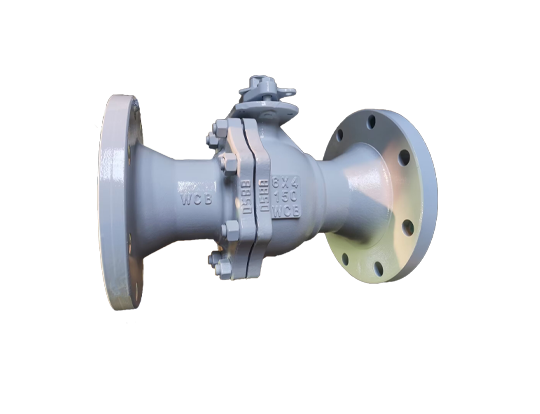

Mikä on supistettu kuulaventtiili ja miksi sitä käytetään laajalti?

A Pienennetty porauspalloventtiilion yksi yleisimmin käytetyistä venttiilityypeistä nykyaikaisissa teollisissa putkistojärjestelmissä kompaktin rakenteensa, kustannustehokkuutensa ja luotettavan sulkutehonsa ansiosta. Toisin kuin täysreikäisten mallien, supistetun palloventtiilin sisäreiän halkaisija on pienempi kuin putkilinjan halkaisija, minkä ansiosta valmistajat ja loppukäyttäjät voivat saavuttaa paremman paineenhallinnan ja pienemmät materiaalikustannukset tinkimättä tiivistyksen luotettavuudesta.

kloZhejiang Liangyi Valve Co., Ltd., supistetun halkaisijan palloventtiilit on suunniteltu täyttämään kansainväliset standardit ja tarjoavat pitkän käyttöiän öljy- ja kaasu-, kemiankäsittely-, vedenkäsittely- ja LVI-järjestelmissä.

Artikkelin tiivistelmä

Tämä artikkeli tarjoaa kattavan selvityksen pienireikäisistä palloventtiileistä, mukaan lukien niiden rakenne, toimintaperiaate, edut, rajoitukset ja tyypilliset teolliset sovellukset. Se vertailee myös supistettuja ja täysreikäisiä palloventtiilejä, tarjoaa valintaohjeita ja vastaa usein kysyttyihin kysymyksiin auttaakseen insinöörejä ja hankintaammattilaisia ​​tekemään tietoisia päätöksiä.

Sisällysluettelo

1. Mitä pienempi halkaisija tarkoittaa palloventtiileissä?
2. Kuinka supistettu kuulaventtiili toimii?
3. Miksi valita täysreikäisen kuulaventtiilin sijaan?
4. Millä teollisuudenaloilla käytetään yleisesti supistettuja palloventtiilejä?
5. Mitkä ovat supistetun kuulaventtiilin pääkomponentit?
6. Kuinka valita oikea supistettu palloventtiili?
7. Pienennetyn halkaisijan ja täysreikäisten palloventtiilien vertailu
8. Usein kysytyt kysymykset (FAQ)
9. Viitteet ja teollisuuden lähteet

Mitä pienempi halkaisija tarkoittaa palloventtiileissä?

Venttiilitekniikassa "pienennetyllä reiällä" tarkoitetaan palloventtiilin rakennetta, jossa sisäinen virtauskanava on pienempi kuin nimellinen putken koko. Tämä malli eroaa täysreikäisestä palloventtiilistä, jonka reiän halkaisija on yhtä suuri kuin putkilinjan halkaisija.

Pienennetyt palloventtiilit ovat tyypillisesti yhden tai kaksi kokoa pienempiä sisältä, mikä johtaa:

• Pienempi materiaalinkulutus
• Vähentynyt venttiilin paino
• Pienemmät valmistus- ja hankintakustannukset
• Pienempi asennustila

Valmistajat pitävätZhejiang Liangyi Valve Co., Ltd.optimoida supistetun reiän mallit varmistaaksesi minimaalisen painehäviön säilyttäen samalla erinomaisen tiivistyskyvyn.

Kuinka supistettu kuulaventtiili toimii?

Supistetun reiän palloventtiili toimii pallomaisella pallolla, jossa on porattu kanava, joka pyörii 90 astetta virtauksen ohjaamiseksi. Kun reikä on linjassa putkilinjan kanssa, neste virtaa läpi; kohtisuoraan käännettäessä venttiili sulkeutuu kokonaan.

Pienemmästä reiästä huolimatta venttiili sulkee tiukasti tarkkuustyöstetyt istukat ja korkealaatuiset tiivistemateriaalit, kuten PTFE, RPTFE tai metallitiivisteet.

Pienempi sisähalkaisija lisää hieman virtausnopeutta, mikä voi olla edullista sovelluksissa, joissa virtauksen säätö ja paineensäätö ovat tärkeämpiä kuin rajoittamaton virtaus.

Miksi valita täysreikäisen kuulaventtiilin sijaan?

Pienennettyjä palloventtiilejä suositellaan usein, kun putkilinjan täyttä virtauskapasiteettia ei vaadita. Niiden etuja ovat:

• Kustannustehokkuus suuriin projekteihin
• Alhaisemmat vääntömomenttivaatimukset toiminnassa
• Kompakti ja kevyt rakenne
• Luotettava tiivistys korkeassa paineessa

Monissa teollisuusjärjestelmissä supistetun reiän suunnittelun aiheuttama pieni painehäviö on mitätön verrattuna saavutettuihin säästöihin.

Millä teollisuudenaloilla käytetään yleisesti supistettuja palloventtiilejä?

Pienennettyjä palloventtiilejä käytetään laajalti useilla teollisuudenaloilla, mukaan lukien:

• Öljyn ja kaasun siirtoputket
• Kemiallinen ja petrokemiallinen käsittely
• Vesihuolto ja jätevedenkäsittely
• LVI- ja rakennuspalvelut
• Sähköntuotantolaitokset

Zhejiang Liangyi Valve Co., Ltd.toimittaa supistettuja palloventtiilejä, jotka ovat API-, ISO- ja ANSI-standardien mukaisia ​​ja varmistavat yhteensopivuuden maailmanlaajuisten teollisuusjärjestelmien kanssa.

Mitkä ovat supistetun kuulaventtiilin pääkomponentit?

Kuinka valita oikea supistettu palloventtiili?

Kun valitset pienireikäistä palloventtiiliä, ota huomioon seuraavat tekijät:

1. Käyttöpaine ja lämpötila
2. Väliainetyyppi (neste, kaasu, syövyttävä neste)
3. Liitäntätyyppi (laipallinen, kierre, hitsattu)
4. Materiaalivaatimukset (hiiliteräs, ruostumaton teräs)
5. Manuaalinen tai automaattinen käyttö

Työskentely kokeneiden valmistajien, kuten Zhejiang Liangyi Valve Co., Ltd.:n kanssa varmistaa oikean materiaalin valinnan ja pitkän aikavälin käyttöturvallisuuden.

Pienennetyn halkaisijan ja täysreikäisten palloventtiilien vertailu

Usein kysyttyjä kysymyksiä pienireikäisistä palloventtiileistä

Mikä on supistettu palloventtiili?

Supistettu palloventtiili on palloventtiili, jonka sisäinen virtauskanava on pienempi kuin putken nimellishalkaisija ja joka on suunniteltu vähentämään kustannuksia ja painoa säilyttäen samalla luotettavan tiivistyksen.

Miksi supistettu palloventtiili on taloudellisempi?

Se käyttää vähemmän raaka-ainetta, vaatii vähemmän työstöä ja vähentää toimilaitteen vääntömomenttia, mikä tekee siitä kustannustehokkaamman monissa teollisissa sovelluksissa.

Mitkä sovellukset sopivat parhaiten pienireikäisille palloventtiileille?

Ne sopivat ihanteellisesti öljy- ja kaasu-, kemian-, LVI- ja vesijärjestelmiin, joissa täysi virtauskapasiteetti ei ole kriittinen.

Kuinka paljon painehäviötä pienennetty palloventtiili aiheuttaa?

Painehäviö on yleensä minimaalinen ja hyväksyttävä useimmissa järjestelmissä, varsinkin kun ne on suunniteltu kansainvälisten standardien mukaisesti.

Voidaanko supistetun halkaisijan palloventtiilit automatisoida?

Kyllä, pienireikäiset palloventtiilit ovat yhteensopivia pneumaattisten, sähköisten ja hydraulisten toimilaitteiden kanssa.

Viitteet ja teollisuuden lähteet

• API 6D -spesifikaatio putkistoventtiileille
• ISO 17292 teollisuuspalloventtiilistandardi
• Valve Manufacturers Associationin tekniset ohjeet
