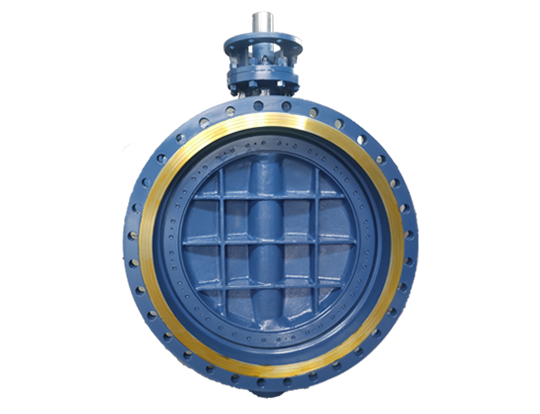

Miksi kolminkertainen offset -perhonen venttiili on suunniteltu kolmella eksentrialla?

SeKolminkertainen offset -perhonen venttiilion teollisuusohjausventtiili, joka saavuttaa tiivistymisen kolmen geometrisen siirteen läpi. Ydinominaisuus on venttiilin varren, venttiililevyn ja tiivistyspinnan epäkeskeinen asettelu. Sen suunnittelutavoitteena on ratkaista perinteisten perhonen venttiilien kitkahäviö ja korkean lämpötilan tiivistymisongelmat.

Joten miksi on tarpeen päällekkäin kolminkertaisten eksentrikoiden asettaminen?

Yksittäinen epäkeskeisyys voi saavuttaa vain osittaisen irtaantumisen kitkasta. Kolminkertainen muotoilu voi muodostaa asteittaisen vaikutuksen. Ensimmäinen epäkeskeisyys ohjaa irtaantumista, toinen epäkeskeisyys optimoi kontaktireitin ja kolmas epäkeskeisyys tarjoaa itsehallitsevan sinetin. Yhden kolmen puuttuminen johtaa riittämättömään tiivistymisvoimaan tai jäännöskitkaan korkeassa lämpötilassa ja korkeassa paineessa, eikä se pysty täyttämään nollavuotostandardia.

RakenneKolminkertainen offset -perhonen venttiilierottaa kiertoradan ja tiivistimen pinnan siten, että metallitiivistysrengas läpikäy vain joustavan muodonmuutoksen sulkemishetkellä välttäen pitkäaikaista kulumista. Verrattuna yksittäiseen eksentriseen venttiilin runkoon, joka perustuu pakkauspuristimen voimaan, kolminkertainen eksentrinen riippuu itse geometrisesta rakenteesta tiivistymisvahvistuksen saavuttamiseksi, mikä parantaa merkittävästi paineenkestävyyttä ja käyttöikäistä.
