Tuotteen esittely

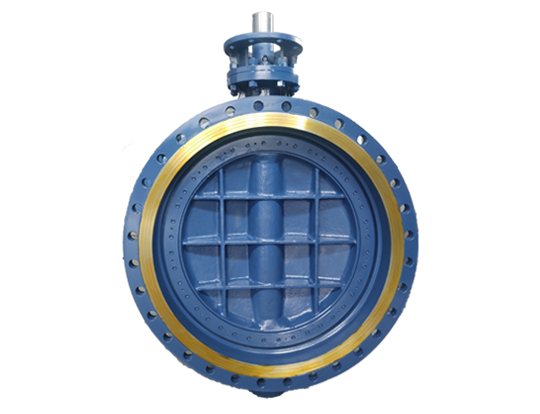

LYV®️ Triple offset -läppäventtiilit on valmistettu korkeatasoisesti. Valvomme valun laatua tehdäksemme venttiileistä paljon parempia kuin alan vastaavat tuotteet. LYV®️ Triple offset -läppäventtiilissä käytetään korkealaatuista metalli + grafiitti monikerroksista tiivisterengasta, mikä mahdollistaa venttiilin käytön korkeassa paineessa ja korkeissa lämpötiloissa. Tarjoamme myös erilaisia tiivistysvaihtoehtoja erilaisiin työolosuhteisiin, kuten PTFE tai metalli-metalli. LYV®️ Triple offset -läppäventtiilillä on ainutlaatuinen muotoilu (valinnainen), joka sallii venttiilin olla jatkuvan paineen alaisena molemmilta puolilta ja ilman vuotoa, joka tunnetaan kaksisuuntaisena läppäventtiilinä. Lisätietoja saat ottamalla yhteyttä myyntiimme.

Tekniset tiedot

Kokovalikoima:

NPS 2"-88"; DN50-DN2200

Nimellinen paine:

150LB-600LB; PN6-PN64

Lämpötila-alue:

-69℃~825℃ (riippuu suunnittelusta ja materiaali)

Lopeta yhteydet:

Laippa; Butt-hitsaus; Vohveli; Lug-kiekko

Rungon materiaalit:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Levyn materiaalit:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tiivistysmateriaali:

420/304/316+grafiitti; PTFE; 304+STL; 316+STL

Istuimen materiaalit:

Integraali; 304/316/STL päällehitsattu.

Varren materiaalit:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Suunnittelu ja valmistus Vakio:

API 609

Kasvotusten standardi:

EN558-1

Yhteyden lopetusstandardi:

ASME B16.4

Testaus & Tarkastus Vakio:

API 598

ominaisuudet

■ Nollavuotoa

■ Monikerroksinen tiivistys

■ Kolme epäkesko levyrakenne

■ Kaksisuuntainen (valinnainen)

■ Pukkumista estävä varsi

■ Metalli-metalliin saatavilla

■ Suuri halkaisija

Mikä on kolminkertainen siirtymäläppäventtiili:

Kolminkertainen siirtymäläppäventtiili on saanut nimensä tiivisteen kolmesta epäkeskisuudesta. Toisin kuin perinteiset läppäventtiilit, joissa on vain yksinkertainen pyörivä kiekko sulkemista varten. Triple offset -läppäventtiili sisälsi kolme epäkeskisyyttä venttiilin sulkemiseksi lineaarisesti tiiviisti sulkeutumiseen asti. Ero keskilinjan läppäventtiilin ja kolminkertaisesti siirretyn läppäventtiilin välillä on tiivistysmenetelmässä. Keskilinjan läppäventtiili saavuttaa tiivistyksen tiivistyspintojen puristamisen kautta, kun taas kolmisuuntainen läppäventtiili tiivistää pintojen välisen kosketuksen kautta. Tätä kutsumme eroksi linjatiivistyksen ja kasvojen tiivistyksen välillä. Siksi kolminkertaisen läppäventtiilin käyttöikä on parempi kuin perinteisen samankeskisen läppäventtiilin.

Mitkä ovat kolmoissiirtymäläppäventtiilin kolme epäkeskisyyttä:

Ensimmäinen epäkeskisyys on se, että venttiilin akseli on sijoitettu poikkeamaan venttiilirungon keskilinjasta. Toinen epäkeskisyys on, että venttiilin akseli on hieman poissa kohtisuorasta akselista venttiilin istukan tasoon nähden. Kolmas epäkeskisyys on kiekon tiivistepinta on suunniteltu kartiomaiseksi, mikä mahdollistaa levyn irtoamisen kokonaan venttiilin istukasta ilman kitkaa.

Miksi valita LYV®️-venttiilit:

Valmistamme kolmoisoffset-läppäventtiiliä yli 30 vuoden ajan. Työpaja kattaa 13000 neliömetriä ja omistaa yli 50 kehittynyttä CNC-konetta. Insinöörimme ja tuotantotiimimme varmistavat, että tilauksesi toimitetaan laadukkaasti ja nopeimmin. Välitämme myös venttiilitoimituksesta. Venttiilit peittyvät kuplapusseihin tai paperiin, jotta maali ei vaurioidu. Kiinnitimme myös venttiilin vaneritikulla sen jälkeen kun olimme laittaneet venttiilin laatikkoon. Vanerikotelo maalataan tarvittavalla merkinnällä sen varmistamiseksi, että venttiili ei vaurioidu kuljetuksen aikana.
