Double Offset joustava istuva läppäventtiili

Johdanto
Kuvat
Hinnoittelu

Tuotteen esittely

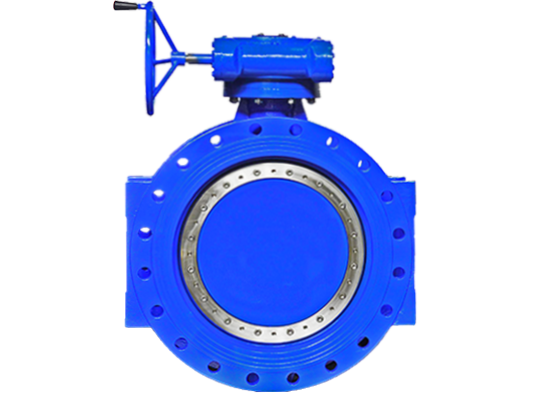

LYV®️ ottaa käyttöön kaksoissiirtymän joustavan istukan läppäventtiilissä. Kaksinkertainen siirtymärakenne voi vähentää tiivisterenkaan ja tiivisteiden välistä puristusta venttiilin käytön aikana. Paranna venttiilin käyttöikää. LYV®️ kaksoissiirtymä joustavassa läppäventtiilissä on nikkeliseoksesta hitsattu päällyste rungon istukkaan. Tämän rakenteen ansiosta venttiilin kitkakerroin on alhainen, kun venttiili avautuu ja sulkeutuu. Ja suojaava istuin ei vaurioidu väliaineessa olevista hiukkasista. LYV®️ otti huomioon myös useimpien asiakkaidemme vaatimukset, suunnitteli jalat ja nostokorvakkeet varastoinnin mukaisiksi. LYV®️kaksoissiirtymä joustava istukkaläppäventtiili, jota käytetään laajalti vesihuollon sovelluksissa, kunnallisissa projekteissa ja jätevedenkäsittelyssä kaikkialla maailmassa. Lisätietoja saat ottamalla yhteyttä myyntiimme.

Tekniset tiedot

Kokovalikoima:

NPS 2" – 56"; DN150-DN1400

Nimellinen paine:

150 LB; PN6-PN40

Lämpötila-alue:

-40 ℃ ~ 125 ℃ (riippuu suunnittelusta ja materiaali)

Lopeta yhteydet:

Laippa

Rungon materiaalit:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

Levyn materiaalit:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Tiivistysmateriaali:

EPDM; VITON

Istuimen materiaalit:

Integraali; 13Cr/304/316 päällehitsattu.

Varren materiaalit:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Suunnittelu ja valmistus Vakio:

API 609

Kasvotusten standardi:

EN558-1

Yhteyden lopetusstandardi:

ASME B16.4

Testaus & Tarkastus Vakio:

API 598

ominaisuudet

■ Nollavuotoa kaksisuuntaisesti

■ EPDM- tai VITON-istuin

■ Kaksoissiirtymä

■ Kaksisuuntainen

■ Pitkä käyttöikä.

■ Manuaalinen, sähköinen tai pneumaattinen käyttö.

■ Jalkateline ja nostokorvake tavaroiden varastointiin.

Mikä on kaksinkertainen kimmoisa istuva läppäventtiili:

Kaksinkertainen joustava istukkaventtiili, joka on suunniteltu kaksoissiirrolla, jolloin kiekko on epäsymmetrinen ja venttiilin akseli on kiinnitetty kiekon takaosaan muutaman asteen päässä keskilinjasta. Tämä rakenne mahdollistaa venttiilin käytön pitkäaikaisessa huolletussa vesijohtoputkessa. Tiivisteosat eivät vaurioidu lyhyessä ajassa.

Mitä eroa on korkean suorituskyvyn ja joustavan istukan läppäventtiilin välillä:

Tehokas läppäventtiili ja joustavasti istuva läppäventtiili ovat molemmat suunniteltu kaksinkertaisella offsetilla. Erona niiden välillä on korkean suorituskyvyn läppäventtiilit, jotka ovat yleisiä kemian- tai petrokemian teollisuudessa polymeeri- tai metallipesänsä vuoksi. Väliaineet ovat yleensä kaasua tai jotain syövyttäviä. Joustava istukkaläppäventtiili, jonka kumitiivistettä käytetään yleensä neutraalissa väliaineessa, kuten puhtaassa vedessä, jätevedessä. Jos tarvitset venttiiliä korkealle lämpötilalle tai syövyttävälle aineelle. Emme suosittele, että valitset joustavan istuimen läppäventtiilin, vaan tehokkaan läppäventtiilin.

Miksi valita LYV®️-venttiilit:

Valmistamme kaksoissiirtymää joustavaa istuinläppäventtiiliä yli 30 vuoden ajan. Työpaja kattaa 13000 neliömetriä ja omistaa yli 50 kehittynyttä CNC-konetta. Insinöörimme ja tuotantotiimimme varmistavat, että tilauksesi toimitetaan laadukkaasti ja nopeimmin. Välitämme myös venttiilitoimituksesta. Venttiilit peittyvät kuplapusseihin tai paperiin, jotta maali ei vaurioidu. Kiinnitimme myös venttiilin vaneritikulla sen jälkeen kun olimme laittaneet venttiilin laatikkoon. Vanerikotelo maalataan tarvittavalla merkinnällä sen varmistamiseksi, että venttiili ei vaurioidu kuljetuksen aikana.
