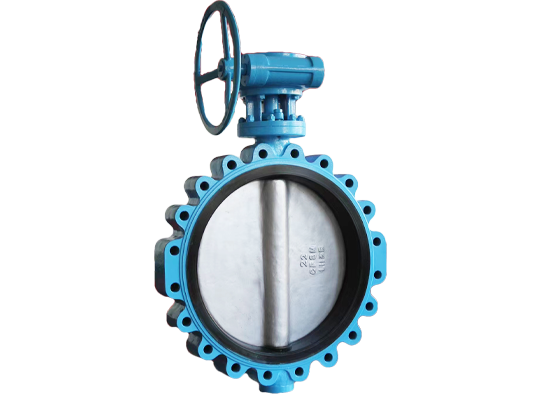

Samankeskinen läppäventtiili

LYV® Concentric Butterfly -venttiili on valmistettu korkeimpien standardien mukaisesti, ja sitä tukee sitoutumisemme laatuun ja erinomaisuuteen. Käytämme edistyneitä valmistusprosesseja ja tiukkaa laadunvalvontaa varmistaaksemme, että jokainen venttiili täyttää tai ylittää alan vertailuarvot. Venttiilimme ovat poikkeuksellisen laadukkaita ja ylittävät alan vastaavat tuotteet kestävyyden, suorituskyvyn ja luotettavuuden suhteen.

Lähetä kysely

Tuotteen esittely

LYV® on ammattimainen samankeskisten läppäventtiilien toimittaja Kiinassa. 30 vuoden ammattimaisella valmistuskokemuksella, kehittyneen CNC-käsittelyn ja tiukan laadunvalvonnan ansiosta se varmistaa, että venttiilit täyttävät alan korkeat vaatimukset kestävyyden, tiivistyksen luotettavuuden ja toimitustehokkuuden suhteen. Läppäventtiilimme on valmistettu huolellisesti ja noudatamme tiukkoja tuotantostandardeja. Myyntitiimimme on sitoutunut tarjoamaan yksilöllisiä palveluita. Räätälöimme samankeskiset läppäventtiiliratkaisut vastaamaan erityisvaatimuksiasi ja odotettuja sovelluksiasi.

Tämä laipallinen samankeskinen läppäventtiili käyttää klassista keskisymmetristä rakennetta. Venttiilin varren ja läppälevyn samankeskisen rakenteen ansiosta se mahdollistaa nopean avautumisen ja sulkeutumisen sekä vakaan sulkeutumisen. Venttiilin istukka on valmistettu korkean suorituskyvyn elastisesta materiaalista, joka muodostaa tiiviin suulakepuristustiivisteen, kun perhoslevy suljetaan, varmistaen nollavuotokyvyn normaaleissa lämpötila- ja paineolosuhteissa. Rakenne on yksinkertainen ja virtausvastus erittäin alhainen, joten se soveltuu erityisen hyvin vedenkäsittelyyn, LVI- ja yleisiin teollisuuden putkistojärjestelmiin.

Tekniset tiedot

Kokoalue:

NPS 2"-48"; DN50-DN1200

Nimellinen paine:

150LB-600LB; PN6-PN64

Lämpötila-alue:

-69℃~825℃ (riippuu suunnittelusta ja materiaalista)

Lopeta yhteydet:

Laippa; Butt-hitsaus; Vohveli; Lug-kiekko

Rungon materiaalit:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Levyn materiaalit:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tiivistysmateriaali:

VITON/NBR/EPDM

Istuimen materiaalit:

Integraali; 304/316/STL päällehitsaus.

Varren materiaalit:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Suunnittelu- ja valmistusstandardi:

API 609

Kasvotusten standardi:

EN558-1

Yhteyden lopetusstandardi:

ASME B16.4

Testaus- ja tarkastusstandardi:

API 598

Ominaisuudet

■ Pieni koko ja kevyt

■ Helppo huolto

■ Kustannustehokas

■ Joustava ohjaus

Mikä on samankeskinen läppäventtiili:

Läppäventtiili on eräänlainen neljänneskierrosventtiili, joka ohjaa veden virtausta kääntämällä venttiilin päällä olevaa vipua tai roottoria. Yleisimmin käytetty tyyppi on samankeskinen läppäventtiili, joka tunnetaan myös nimellä zero-bias läppäventtiili, jossa sekä kara että kiekko sijaitsevat venttiilirungon keskellä. Se käyttää pyörivää levyä ohjaamaan materiaalin virtausta, mikä vähentää vastusta levyn ohuuden vuoksi.

Kuinka se toimii (tiivistys):

Samankeskinen läppäventtiili toimii säätämällä venttiililevyn avautumiskulmaa väliaineen virtauksen ohjaamiseksi. Kun kiekko on yhdensuuntainen virtausreitin kanssa, väliaine voi kulkea sen läpi esteettä ja venttiili on täysin auki. Kun kiekko on kohtisuorassa virtausreittiä vastaan, se estää kokonaan virtauksen ja venttiili on täysin kiinni. Venttiilin karaa kääntämällä voit muuttaa kiekon kulmaa ja siten säätää virtausnopeutta. Suljetussa asennossa levyn reuna painaa tiiviisti venttiilirungon sisäseinässä olevaa tiivisterengasta vasten. Tiivistysrenkaan elastinen taipuma luo tiivisteen, joka estää väliaineen vuotamisen.

Miksi valita LYV®️-venttiilit:

Valmistamme laippatyyppistä samankeskistä läppäventtiiliä yli 30 vuoden ajan. Työpaja kattaa 13000 neliömetriä ja omistaa yli 50 kehittynyttä CNC-konetta. Insinöörimme ja tuotantotiimimme varmistavat, että tilauksesi toimitetaan laadukkaasti ja nopeimmin. Välitämme myös venttiilitoimituksesta. Concentric Butterfly Valve kääriytyy kuplapusseihin tai paperiin varmistaakseen, että maali ei vaurioidu. Kiinnitimme myös venttiilin vaneritikulla sen jälkeen kun olimme laittaneet venttiilin laatikkoon. Vanerikotelo maalataan tarvittavalla merkinnällä sen varmistamiseksi, että venttiili ei vaurioidu kuljetuksen aikana.

Mitä eroa on samankeskisellä ja epäkeskisellä läppäventtiilillä:

Vertailumitta	Concentric Butterfly Valve (Centerline Butterfly Valve)	Eksentrinen läppäventtiili (yksi-/kaksois-/kolminkertainen eksentrinen)
Ydinrakenne	Varren, levyn ja venttiilin rungon keskikohdat ovat kohdakkain.	Karan keskikohta on poikkeamassa kiekon ja/tai venttiilirungon keskustasta.
Tiivistysperiaate	Puristus-/kaapimistiiviste: Luottaa siihen, että levy muuttaa istukan muotoa; jatkuva kitka käytön aikana.	Istuimen ulkopuolinen/kitkaton tiiviste: Levy irtoaa nopeasti istuimesta avattaessa ja puristuu vain suljettaessa; minimaalinen kitka.
Kuluminen ja käyttöikä	Kova kitka johtaa nopeampaan kulumiseen ja lyhyempään käyttöikään.	Huomattavasti pienempi kitka vähentää kulumista ja pidentää huomattavasti käyttöikää.
Sopivat sovellukset	Matala paine, ympäristön lämpötila, yleiset tiivistysvaatimukset (esim. vedenkäsittely).	Laajempi valikoima. Kaksinkertainen eksentrinen: Keskilämpötila ja paine. Kolminkertainen eksentrinen: Korkea lämpötila, korkea paine, kriittinen tiivistys (esim. öljy- ja kaasu-, kemianteollisuuden tärkeimmät putket).
Tiivistysmateriaalit	Pääasiassa pehmeät tiivisteet (kumi, PTFE), lämpötila rajoittaa.	Laajempi valikoima. Double/Triple epäkesko voi käyttää metallisia kovia tiivisteitä, jotka kestävät korkeita lämpötiloja.
Käyttömomentti	Korkeampi irrotusmomentti; toiminta on suhteellisen vaativampaa.	Pienempi käyttömomentti; helpompi ja kevyempi toiminta.
