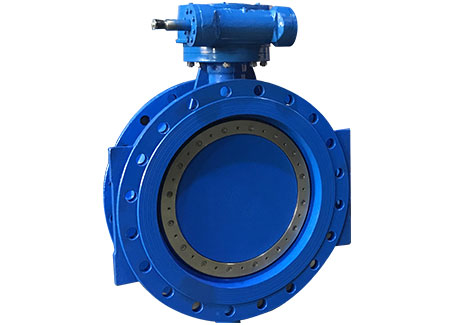

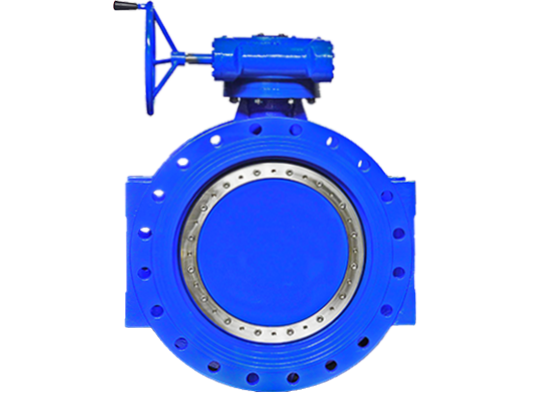

Kaksinkertainen eksentrinen joustava istuva läppäventtiili

LYV® on johtava kiinalainen laadukas Double Eccentric Resilient Seated Butterfly Valve -toimittaja. Se on yleiskäyttöinen teollisuusventtiili, jolla on erinomainen suorituskyky ja laaja käyttökohde. Tässä teollisessa kaksoisepäkeskisessä, joustavassa istukkaisessa läppäventtiilissä on kaksoisepäkeskinen venttiilivarren ja läppälevyn muotoilu yhdistettynä tehokkaisiin elastisiin venttiilin istukkiin, mikä saavuttaa tasapainon helpon avaamisen ja sulkemisen, luotettavan tiivistyksen ja pitkän käyttöiän välillä. Korkean suorituskyvyn kaksinkertaisena epäkeskisenä joustavana istuvana läppäventtiilinäSe on taloudellinen ja tehokas ohjausvaihtoehto kaupunkien vesihuoltoon, LVI- ja teollisuusputkijärjestelmiin.

Lähetä kysely

Tuotteen esittely

LYV® Double Eccentric Resilient Seated Butterfly Valve -läppäventtiilin ydinetu on sen nerokas "kaksoissiirtymä"-rakenne, jonka ansiosta se toimii poikkeuksellisen hyvin käytön helppouden ja pitkäkestoisen tiivistyksen kannalta. Tämä laippatyylinen kaksoissiirtymä joustava, istuva läppäventtiili minimoi vastuksen avaukselle ja vaivattomalle venttiilille. putkistoja. Samaan aikaan ainutlaatuinen irrotusliike vähentää merkittävästi tiivisteen kulumista ja yhdistettynä tehokkaaseen elastiseen venttiilin istukkaan varmistaa pitkäaikaisen luotettavan tiivistysvaikutuksen.

Tekniset tiedot

Kokoalue:

NPS 2" – 56"; DN150-DN1400

Nimellinen paine:

150 LB; PN6-PN40

Lämpötila-alue:

-40 ℃ ~ 125 ℃ (riippuu suunnittelusta ja materiaali)

Lopeta yhteydet:

Laippa

Rungon materiaalit:

GGG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB;

Levyn materiaalit:

GG40/GGG45; ASTM A536 Gr.60-40-18/Gr.65-45-12; ASTM A216 WCB; ASTM A351 CF8/CF8M

Tiivistysmateriaali:

EPDM; VITON

Istuimen materiaalit:

Integraali; 13Cr/304/316 päällehitsattu.

Varren materiaalit:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Suunnittelu ja valmistus Vakio:

API 609

Kasvotusten standardi:

EN558-1

Yhteyden lopetusstandardi:

ASME B16.4

Testaus & Tarkastus Vakio:

API 598

Tyypillisiä sovellusskenaarioita

●Kuntien vesihuoltojärjestelmä: Käytetään laajasti kunnallisissa vesihuolto- ja viemäriverkoissa, erityisesti ihanteellinen valinta vesiputkien käyttölaippaan, kaksinkertaiseen joustavaan istuvaan läppäventtiiliin, sitä käytetään vesilaitosten purkamiseen, verkon jakeluun ja alueelliseen eristykseen.

●Rakennusten LVI: Koskee kylmän ja kuuman veden kiertojärjestelmiä, jäähdytystorneja ja ilmastointilaitteita rakennusten sisällä virtauksen säätelyyn ja katkaisuun.

●Yleiset teolliset prosessit: Energia-, kemian- ja elintarviketeollisuudessa sitä käytetään kiertoveden, sammutusveden, matalapaineisen ilman ja ei-voimakkaasti syövyttävien väliaineiden käsittelyyn.

●Sovellus suuren halkaisijan omaavalle putkilinjalle: DN150-DN1400 Double Offset Resilient Seated Butterfly Valve -läppäventtiilin halkaisijaltaan laaja peitto tekee siitä erityisen sopivan suurihalkaisijaisiin vesi- ja kaasupääputkiin eri tehtaissa ja infrastruktuurissa.

Mikä on Double Eccentric Resilient Seated Butterfly -venttiilimme kohokohta?

■ Kaksoisepäkeskinen rakenne vähentää avautumis- ja sulkemiskitkavoimaa noin kahdella kolmasosalla, mikä tekee manuaalisesta käytöstä kätevää ja alentaa merkittävästi toimilaitteen konfigurointikustannuksia.

■ Korkealaatuiset kumi (kuten EPDM, NBR) tai polytetrafluorieteeni (PTFE) elastiset venttiilin istukat ovat erinomaiset tiivistysominaisuudet, alhainen kitka ja kuluminen sekä venttiilin pitkä käyttöikä.

■ Erinomainen rakennerakenne takaa luotettavan kaksisuuntaisen tiivistyksen normaalissa työpaineessa, ja asennussuuntaa koskevat rajoitukset ovat minimaaliset.

■ Perhoslevy on suunniteltu ohueksi ja ohueksi. Täysin auki ollessaan se tarjoaa erittäin alhaisen vastuksen väliaineen virtaukselle, mikä auttaa vähentämään järjestelmän toiminnan energiankulutusta.

■ Verrattuna halkaisijaltaan samankokoisiin luistiventtiileihin, sillä on lyhyempi rakennepituus ja kevyempi paino, mikä säästää asennustilaa. Venttiilin istukka voidaan yleensä vaihtaa verkossa, mikä tekee ylläpidosta helppoa ja kätevää.
