Mitkä ovat kaksinkertaisen siirtymän joustavan perhonen venttiilin edut verrattuna tavallisiin venttiileihin?

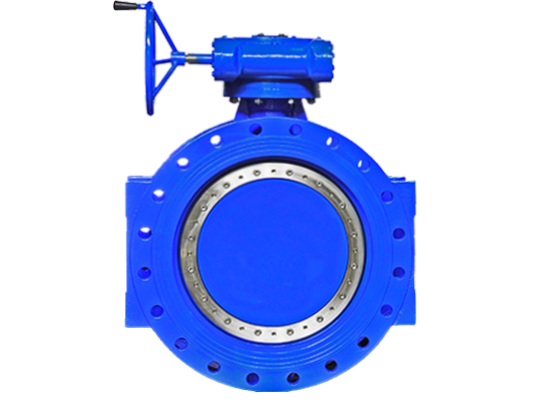

Kaksinkertainen siirtopaikka istuva perhonen venttiilion teollisuusventtiili, joka yhdistää kaksi geometristä siirtymistä elastisten tiivistyskomponenttien kanssa. Ydinominaisuus on, että venttiilin kanta -akseli muodostaa kaksinkertaisen siirtymän suunnittelun putkilinjan keskuksella ja tiivistimen pinnalla. Verrattuna tavallisiin perhonen venttiileihin, sen tekninen etu tulee eksentrisen rakenteen ja joustavan sinetin synergiasta.

Ensimmäinen epäkeskeisyys saa venttiilin varren poikkeamaan putkilinjan keskiviivasta ajaen venttiililevyn irrottamiseksi tiivistimen pinnasta aukonhetkellä; Toinen epäkeskeisyys suunnittelee venttiililevyn tiivistysrenkaan eksentrisen kartiomaisen pinnan asteittaisen aukko- ja sulkemisradan muodostamiseksi. Tämä liikemekanismi eliminoi tiivistimen kitkan, joka syntyy tavallisten perhonen venttiilien alkuperäisellä kierroksella ja vähentää käyttömomentti yli 90%. Venttiilin istuin on valmistettu integroidusta vulkanoidusta kumi- tai hartsikomposiittimateriaalista. Suljettuna se kompensoi valmistustoleranssin elastisen muodonmuutoksen kautta nollavuotojen tiivistyksen saavuttamiseksi matalapaine -olosuhteissa.

Kuinka elastinen venttiilin istuin selviytyy lämpötilan muutoksista?

Komposiittimateriaalin elastinen moduuli vaihtelee vähemmän lämpötilan kanssa ja ylläpitää vakaa muodonmuutoskapasiteetti normaalilla lämpötila -alueella välttäen tavallisten metalliventtiilien istuimien tiivistymishäiriöitä lämmön laajenemisen ja supistumisen vuoksi.

Rakennekaksinkertainen siirtopaikka istuva perhonen venttiiliVähentää mekaanista kulumista geometrisen eksentrisyyden läpi, ja elastisen venttiilin istuimen mukautuvan tiivistyksen myötä se voi samanaikaisesti ratkaista perinteisten perhonen venttiilien suurten avaus- ja sulkeutumismomentin ja matalapainevuotojen ongelmat.
